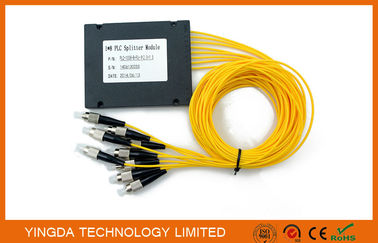

Módulo óptico del divisor de la fibra 1*8, caja plástica 100×80×10m m el 1.5M G657A1 LSZH 2.0m m

  • 1*8 Fiber Optical Splitter Module , Plastic Box 100×80×10mm 1.5M G657A1 LSZH 2.0mm
  • 1*8 Fiber Optical Splitter Module , Plastic Box 100×80×10mm 1.5M G657A1 LSZH 2.0mm
  • 1*8 Fiber Optical Splitter Module , Plastic Box 100×80×10mm 1.5M G657A1 LSZH 2.0mm
  • 1*8 Fiber Optical Splitter Module , Plastic Box 100×80×10mm 1.5M G657A1 LSZH 2.0mm
  • 1*8 Fiber Optical Splitter Module , Plastic Box 100×80×10mm 1.5M G657A1 LSZH 2.0mm
Lugar de origen China
Nombre de la marca YINGDA
Certificación ISO SGS ROHS
Número de modelo YD-PLC-LG-108-FC-15
Cantidad de orden mínima 50 PC
Precio negotiable
Detalles de empaquetado 1pc/box
Tiempo de entrega 5-8days después del pago
Capacidad de la fuente 10.000 PCS por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Conector ST del SC LC de FC todo muy bien type2 de la fibra G657A1, fibra SMF-28e de G652D corning
Pérdida de inserción DB 10,2/10,5 Uniformidad (máximo) DB 1,5
longitud de onda 1260 - 1650 nanómetro PDL (máximo) 0,2 DB
tamaño del módulo 100×80×10 milímetro tamaño cuadrado del tubo 40×4×4 milímetro
tamaño plano del tubo 60×7×4 milímetro Longitud de fibra 1.5meter
Diámetro de cable 2.0m m
Alta luz

Acoplador de FBT

,

PLC Splitter
Deja un mensaje
Descripción de producto

Módulo óptico del divisor de la fibra 1*8, caja plástica 100×80×10m m el 1.5M G657A1 LSZH 2.0m m



El divisor planar de (PLC) del circuito de la onda luminosa de la fibra óptica es un tipo de dispositivo óptico de la gestión del poder
eso se fabrica usando tecnología óptica de la guía de onda de la silicona. Ofrece confiabilidad tamaño pequeño, alta,
la gama de longitud de onda de funcionamiento ancha y la buena uniformidad de canal a canal, y es ampliamente utilizadas
en las redes de PON para realizar la señal óptica accione partir.

YINGDA proporciona series enteras de productos del divisor 1xN y 2xN para los usos específicos.
Todos los productos cumplen los requisitos GR-1209-CORE-2001 y GR-1221-CORE-1999.


Características

  • Pérdida de inserción baja y PDL
  • Alto aislamiento
  • Tamaño compacto
  • Buena uniformidad de canal a canal
  • Longitud de onda de funcionamiento amplia 1260-1650nm
  • Altas confiabilidad y estabilidad


Conformidad

  1. Telcordia GR-1209-CORE
  2. Telcordia GR-1221-CORE
  3. RoHS

Especificación

Parámetro óptico

Gama de longitud de onda: 1260~1650nm

1X4

1X8

1x16

1X32

1x64

2X4

2X8

2x16

2X32

Aislamiento

 Pérdida (DB)

Con el conector (máximo)

7,7

11,5

14,5

18,2

20,4

8

11,6

15,1

18,2

Sin el conector

 (Máximo)

7,5

11,3

14,3

18,0

20

7,8

11,4

14,9

18

Uniformidad

(DB)

Con el conector (máximo)

0,8

1,0

1,4

1,9

2,7

1,5

1,5

2,0

2,5

Sin el conector

(Máximo)

0,6

0,8

1,2

1,7

2,5

1,7

1,7

2,2

2,7

PDL (DB)

Con el conector (máximo)

0,3

0,2

0,4

0,4

0,4

Sin el conector

(Máximo)

0,2

0,3

0,3

0,3

0,3

0,4

Vuelta

Pérdida (DB)

Con el conector

 (Mezcla)

UPC: 45, APC: 50

Sin el conector

(Mezcla)

50

Directividad

(DB)

Mínimo.

55

Tamaño del paquete

(LxWxH milímetro)

4x4x50

4x7x50

4x12x60

4x5x50

4x8x50

Operación

Temperatura

(°C)



-40~+85

Longitud de

Coleta (m)



Según el requisito de cliente

Tipo de

Coleta (milímetro)



0,9, 2 o según el requisito de cliente

Tipo de

 Conector



FC, SC o según el requisito de cliente



Cuadro 2 – divisor del PLC 2×N


Parámetros

2×2

2×4

2×8

2×16

2×32

Funcionamiento

Longitud de onda (nanómetro)

1260~1650

Tipo de la fibra

SMF-28e o cliente especificado

Pérdida de inserción (DB)
(Grado de S/P)

4,2

7,6

11,0

14,5

17,5

Uniformidad de la pérdida (DB)

0,8

1,5

1,5

2,0

2,5

Pérdida de vuelta (DB)
(Grado de S/P)

50/55

50/55

50/55

50/55

50/55

Dependiente de la polarización
 Pérdida (DB)

0,2

0,2

0,3

0,4

0,4

Directividad (dB)

55

55

55

55

55

Dependiente de la longitud de onda
 Pérdida (DB)

0,3

0,5

0,5

0,5

0,5

Estabilidad de temperatura
(- °C) 40~85 (DB)

0,5

0,5

0,5

0,5

0,5

Temperatura de funcionamiento (°C)

-40~85

Temperatura de almacenamiento (°C)

-40~85

Dimensión del módulo (milímetro)
 (L×W×H)

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18




Notas

  • Especificado sin los conectores.
  • Añada una pérdida adicional 0.2dB por el conector.
  • 1x64,1x128,2x64 también puede ser ofrecido


. Uso

  1. FTTH
  2. Red de PON
  3. Vínculos de CATV
  4. Equipo de comunicación
