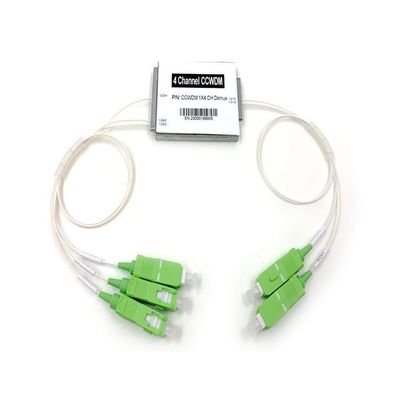

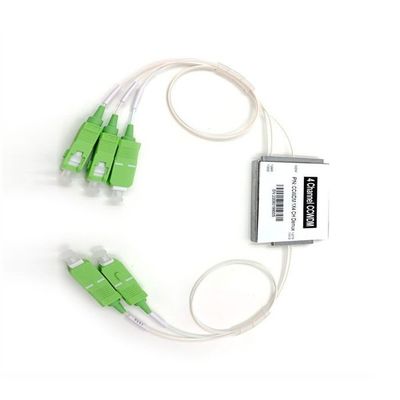

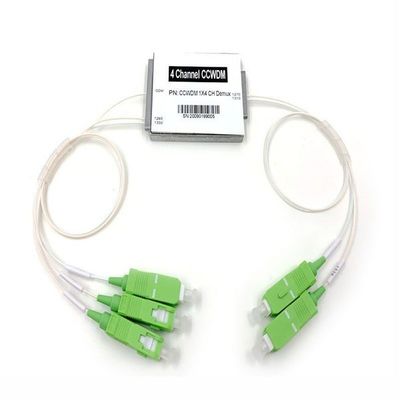

4CH 1270 1290 1310 1330nm módulo CWDM 1 × 4 con APC SC,0.9 mm tubo suelto blanco,0.5M

Cuota De Producción:	100 piezas
Precio:	1.1USD-4.58USD
Embalaje Estándar:	1 pieza por caja, 10 piezas por caja maestra
Período De Entrega:	7 días
Forma De Pago:	Términos de pago
Capacidad De Suministro:	20000pcs por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Yingda

Certificación

Número de modelo

4CH CWDM 1X4

Reflexión:

1310/1490nm

transmisión:

1550 nm

Tipo de Conector:

LC SC FC

Tipo de fibra:

SMF-28e

Paquete:

caja de ampollas, 1pc/ caja

Nombre del producto:

Fwdm Dwdm Cwdm

LAN atado con alambre, 4g, 3G

Recuento de fibras:

4/8/16/32

Resaltar:

Modulo CWDM de 1 × 4

módulo CWDM de tubo suelto

El módulo CWDM de SC APC

Descripción del producto

Descripción

El Multiplexor por División de Longitud de Onda (WDM) Mini Compacto (CCWDM) de 4 canales está diseñado para redes CWDM de múltiples longitudes de onda. Se basa en la tecnología de Filtro de Película Delgada (TFF) y en una plataforma de tecnología de espacio libre. Opera en 4 canales con un espaciamiento de canal de 20 nm en la cuadrícula ITU CWDM, con longitudes de onda de 1270 nm a 1610 nm. Es ideal para funcionar con láseres económicos y sin refrigeración.

Con hasta 4 canales de baja dispersión, es un producto de alta capacidad y bajo costo para 40G/100G, CATV y redes metropolitanas o de acceso.

Yingda proporciona una serie de Mini CCWDM de 4 canales personalizados dentro de una caja metálica para satisfacer diferentes requisitos en cuanto a configuración de puertos (puertos de 1310 nm y de actualización), longitud de onda de operación, tipo de fibra, longitud de fibra, conector de entrada y conector de salida.

Características

Baja pérdida de inserción

Alto aislamiento

Alta estabilidad y fiabilidad

Aplicación

Sistemas de banda ancha
Multiplexación de adición/caída óptica
Redes de comunicación metro/acceso
Instrumentos de fibra óptica

Especificación

Parámetro		Unidad	Valor de prueba
Pérdida de inserción (23°C)		dB	1490	1510	1530	1550
Pérdida dependiente de la polarización		dB	0.08	0.06	0.08	0.06
Aislamiento	Adyacente	dB	≥30
	No adyacente	dB	≥40
Rizado del canal		dB	≤0.5
Directividad		dB	≥50
Pérdida de retorno		dB	≥45
Temperatura de funcionamiento		°C	-10 ~+70
Temperatura de almacenamiento		°C	-40 ~+85
Manejo de potencia		mW	300
Conector		-	FC/APC
Tipo de fibra		-	G657A2 con tubo suelto de 900um
Longitud de fibra		M	0.5

Especificación de rendimiento

Parámetros		Valor	unidad
Longitud de onda de funcionamiento		1260-1620	nm
Canal		1490, 1510, 1530, 1550	nm
Espaciamiento de canal		20	nm
Banda de paso del canal(@ -0.5dBancho de banda)		±6.5	nm
Pérdida de inserción		≤1.7	dB
Aislamiento	Adyacente	≥30	dB
	No adyacente	≥40	dB
Sensibilidad a la temperatura de la pérdida de inserción		≤0.5	dB
Desplazamiento de la temperatura de la longitud de onda		≤0.002	nm/°C
Pérdida dependiente de la polarización		≤0.2	dB
Dispersión del modo de polarización		≤0.2	PS
Rizado		≤0.5	dB
Directividad		≥50	dB
Pérdida de retorno		≥45	dB

Manejo máximo de potencia	300	mW
Temperatura de funcionamiento	-40 ~+85	°C
Temperatura de almacenamiento	-40 ~+85	°C
Tipo de fibra	Tubo suelto blanco de 900um, G657A1
Longitud de fibra	0.15+0.02	m
Conector	FC/UPC
Tamaño del paquete	2112.96.4	mm

NOTA:

Este indicador solo corresponde al producto sin conector. El indicador está sujeto a cambios sin previo aviso.

Línea de producción YINGDA:

CWDM production line
