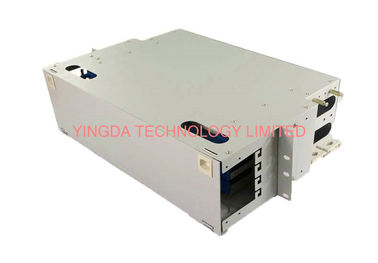

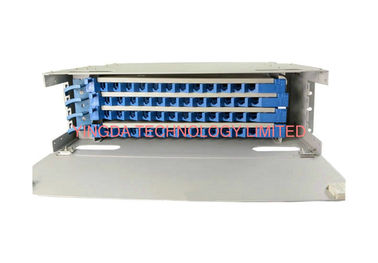

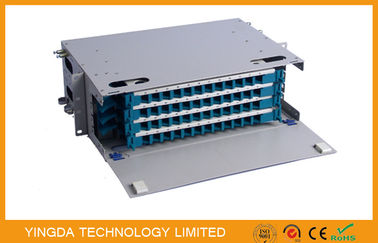

48 núcleos de fibra óptica panel de parche gabinete bandeja de soldadura 4 x 12F montaje del bastidor

El marco de distribución de fibra óptica ODF de 48 núcleos es un chasis estándar de 19 pulgadas, capacidad incluyendo 48 núcleos, es de alta densidad, todo diseño modular.Distribución de cables en un conjunto, cada módulo de distribución fundido puede ser extraído individualmente, satisfaciendo la necesidad de operación de encendido y apagado del marco.

El marco de distribución óptica de gran capacidad también son buenas operaciones, módulo de distribución fusionado puede ser instalado FC, SC, ST, LC y muchos otros adaptadores,y es adecuado para las trenzas de fibra óptica comunes y las trenzas de cinta, equipado con una bandeja de 12 núcleos integrados de unidad de fusión de fibra, puede ser soldado directamente.

Principales parámetros técnicos

1. Temperatura del medio ambiente: -5 ~ +45°C
2. Humedad relativa: ≤ 85% (+30°C)
3. Presión atmosférica: 70 a 166 KPa
4. Atenuación del conector (intercambiable y repetida): ≤ 0,5 dB
5. Pérdida de inserción: ≤ 0,3 dB
6. Pérdida de retorno: APC ≥ 60 dB; UPC ≥ 50 dB; PC ≥ 45 dB
7. Presión entre el lugar de protección de alta tensión y el marco de distribución: ≥ 3000V (DC), 1min sin averías, sin arco
8. Resistencia de aislamiento entre el lugar de protección de alta tensión y el marco de distribución: ≥ 100MΩ/ 500V (DC)
9. Por cascada de 12 puertos módulo de integración de empalme, configurable 12-144 núcleo, 12 núcleos por bandeja
10. Clamping FC/SC/ST/LC adaptador, el adaptador fue 30 grados disposición, asegurar el salto de fibra de flexión radio≥40mm, pero también puede evitar las quemaduras láser ojos.

Características de la estructura

• Hecho de placa laminada en frío de alta calidad y la superficie de pulverización electrostática, hermosa apariencia
• La puerta hacia abajo y la puerta lateral utilizan una cerradura importada
• El panel del adaptador de barras se puede instalar adaptadores como: FC, SC, ST, LC, etc
• Configurar el asiento fijo reforzado y el cable, accesorios completos

Ventaja de rendimiento

• Buen funcionamiento de sellado, configuración flexible, instalación rápida
• Configurar tres funciones: el empalme de fibra óptica, almacenamiento de cable, distribución de cable en un conjunto
• Fácil operación, conexión a tierra confiable, proteger la seguridad
• La protección completa de la fibra de salto, asegurar el radio de flexión ≥ 40mm
