19”24 Port SC Metal Drawer Sliding ODF Fiber Optic Patch Panel

19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF

  • Alta luz

    el panel de remiendo de la fibra óptica del odf

    ,

    Cajón que resbala el panel de remiendo de la fibra óptica

    ,

    El panel de remiendo de fibra del SC ODF

  • Material
    Acero en frío
  • entrada del cable
    4 puertos en el diámetro trasero 20m m
  • ouputs del cable
    24 acopladores a una cara portuarios del SC
  • Color
    NEGRO
  • Tamaño
    430*300*1U milímetro, máximo, 480m m
  • Tipo
    el panel de remiendo del soporte de estante
  • Tamaño del estante
    19 pulgadas o 23inch
  • Adaptador
    SC, LC, FC, ST, E2000, etc
  • caja abierta
    clip delantero
  • Tipo de la bandeja
    cajón 19" el panel de remiendo
  • cantidad de la bandeja del empalme
    bandeja de 1pc 24cores
  • Características
    24 SC portuarios ODF
  • Lugar de origen
    China
  • Nombre de la marca
    yingda
  • Certificación
    ISO
  • Número de modelo
    GPSR-1U-SA24
  • Cantidad de orden mínima
    100pcs
  • Precio
    negotiable
  • Detalles de empaquetado
    1pc por la caja, 3pcs por la caja del cartón
  • Tiempo de entrega
    1week
  • Condiciones de pago
    T/T, Western Union, Paypal
  • Capacidad de la fuente
    10000pcs por mes

19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF

19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF



24 cajones portuarios del metal de la fibra óptica ODF del SC que resbalan el panel de remiendo de la fibra óptica 19" soporte de estante





El soporte de estante del SC de la serie de GPSR que resbala los paneles de remiendo de la fibra óptica será cargado con los adaptadores del SC y equipo de la gestión del empalme en la fábrica, proporciona un medio de almacenar las fibras ópticas empalmadas en una manera aseada u ordenada.


Las características principales de los paneles de este de estante remiendo del soporte son el metal que resbala la bandeja de la fusión que se puede ajustar a los diversos ángulos de trabajo para facilitar la instalación y trabajos de mantenimiento. Con excepción de esto, los paneles de remiendo del soporte de estante hacen que una portada saque para apoyar la instalación y trabajos de mantenimiento.



Especificación

MODELO GPSR-1U-SA24
Dimensión 430*300*1U milímetro
Capacidad máxima 24 solas fibras
Puerto del adaptador Puerto a una cara del SC
Qty del adaptador 24pcs SC/APC con el reborde
Grueso 1.2m m
Material Hoja de acero en frío, con el barnizado electrostático
Color RAL negro 9004
Entrada del cable 4pcs, diámetro de goma 20m m
Peso neto 5.2kg
Grado del IP IP20
Temperatura de funcionamiento -200 C~+700C
Los estándares cumplen TIA/EIA 568.C, ISO/IEC 11801, EN 50173, IEC 60304, IEC 61754, EN 297-1



Características

  • Aplicable en la terminación y el 19' o 23" la estructura estándar
  • Soporte de estante en el marco de distribución óptico ODF con los oídos del montaje con los agujeros
  • Conveniente para FC, SC, ST, LC, adaptadores E2000 a petición
  • 1.2m m laminaron la hoja de acero, con el barnizado electrostático;
  • Tamaño de la caja: 430*300*1U disponible, para la profundidad de ahorro costada puede ser 250m m o 200m m;
  • Metal que resbala la bandeja de la operación de la bandeja y de la parte inferior, más fácil y más rápida del empalme sin abierto la cubierta, y sacar para la gestión de la fibra;
  • El diseño de la cubierta del clip, la prueba del polvo y la caja entera cerraron no en funcionamiento;
  • 4 puertos de la entrada del cable en la parte posterior con el sello de goma para prevenir el polvo, cada puerto con las abrazaderas del cable y los dispositivos de protección
  • Todas las piezas de metal son acero inoxidable para la garantía del palmo de la larga vida.



Detalles del producto

19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF 0

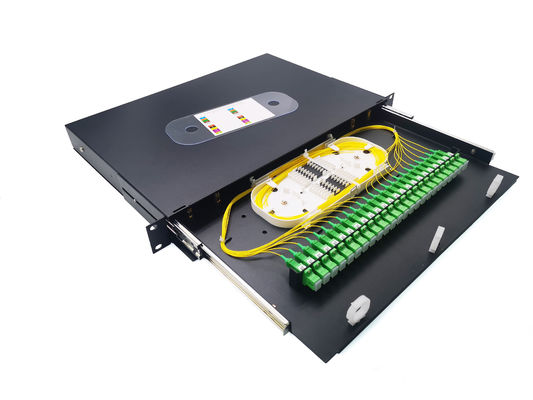

El ODF puede instalar los adaptadores máximos y las coletas del SC 24pcs, tiene abrazaderas del cable, lazo de nylon para la gestión de la fibra, y alrededor de espacio de almacenamiento de la fibra de la longitud 1.5meter, la bandeja de la diapositiva del metal se asegura de la gestión de la fibra más fácil y convinent; montará el oído en ambos lados para el soporte de estante 19inch.

19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF 1

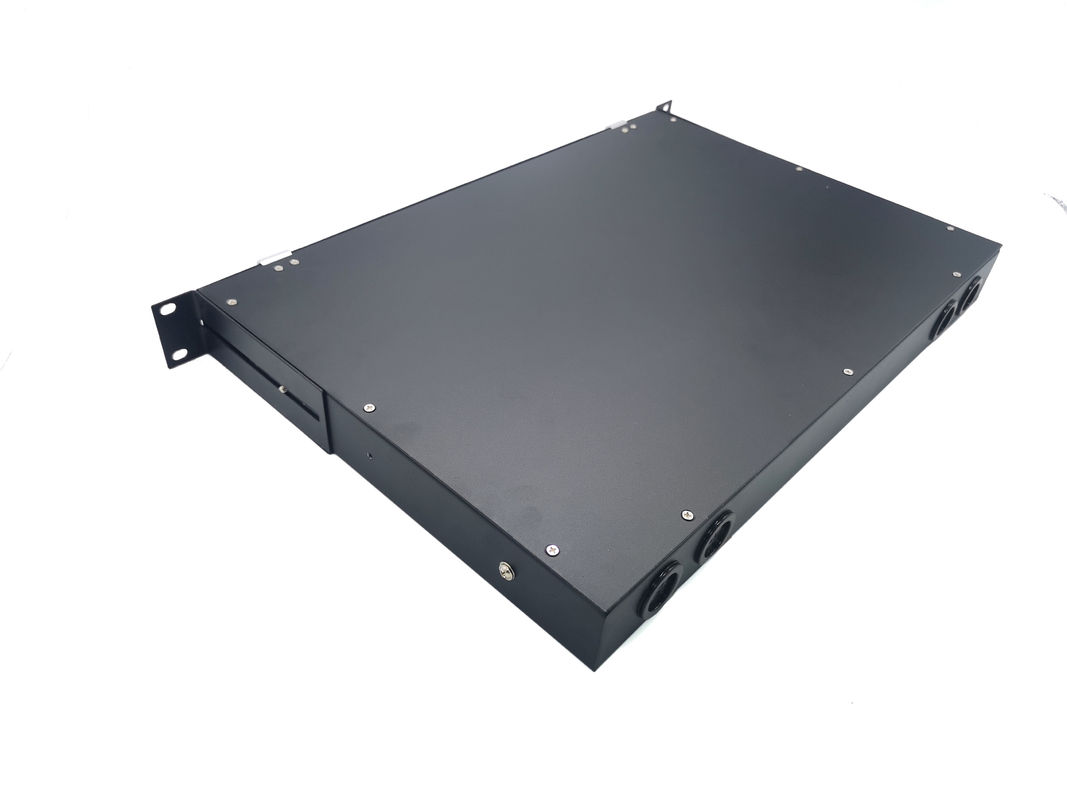

Hay 4 pedazos totales telegrafía la entrada en la parte posterior del ODF con el sello de goma para la prueba del polvo, el diámetro máximo es 20m m. También después de que el cable entre, habrá fixtion plástico del cable dentro.



19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF 2

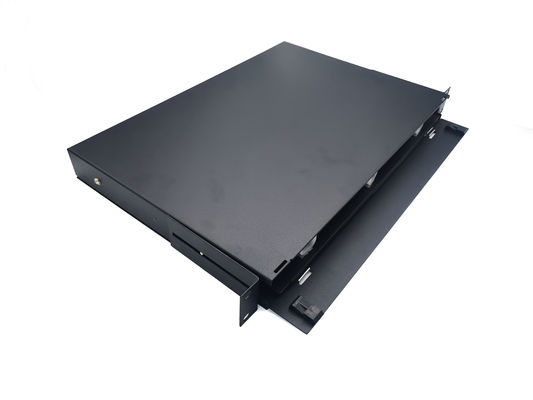

El ODF es totalmente 19inch, y tiene una puerta principal con la cerradura, en la operación, apenas necesita abierto la cerradura entonces puede dibujar la parte interna hacia fuera.

19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF 3

Cada 24cores tendrá 1 pedazo de bandeja del empalme de la fusión con la cubierta transparente, hay marca del número en la cubierta para una mejores gestión y sitribute. Cada bandeja tiene 24 ranuras del tubo de la protección del encogimiento del calor de las PC por 1 capa.

19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF 4

La placa de adaptador se fija en la parte inferior con los tornillos. podemos utilizar 12SC, 24SC 48SC, 96SC o los adaptadores 144SC en la petición del cliente, ST FC LC o E2000 son avaialble. Todos los adaptadores serán arreglo en la placa de adaptador al lado de los tornillos también. No necesite preocuparse pérdida durante el transporation.

19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF 5

La caja será estante montado en el marco óptico del disstribution, cada voluntad de montaje de los oídos equipado de los tornillos 3pcs en el bolso accesorio.



19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF 6

Paquete: la caja de cartón 1pc/individual, para proteger la caja, tendrá hace espuma en las esquinas y la bolsa de plástico dentro.



19" 24 cajones portuarios del metal del SC que resbalan el panel de remiendo de la fibra óptica de ODF 7

Bolso accesorio: tubo de la protección del heatshrink, lazo de nylon, montando el oído y tornillos, marca de la etiqueta, etc.







Información del paquete

Caja de la cantidad/cartón Tamaño del cartón Caja del peso/cartón
5pcs 485*420*350m m 27.5kg
