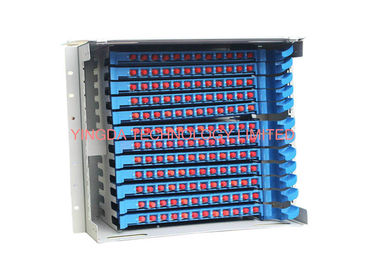

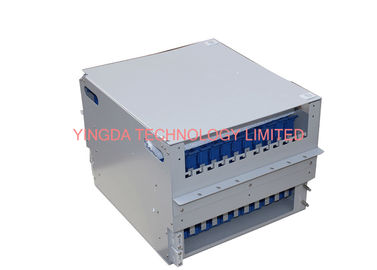

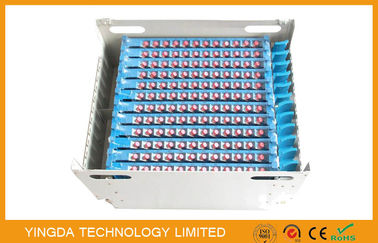

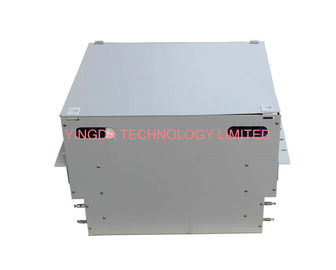

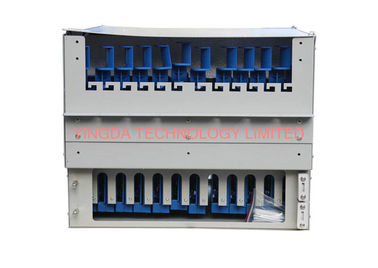

De los 144 de la base FC del SC LC del ST del conector ODF de la fibra óptica paneles de remiendo de la unidad del casete carga completamente

144 de la base FC del SC LC del ST del conector ODF de distribución del marco de la fibra óptica de remiendo del panel de la unidad del casete carga completamente

El marco de distribución de fibra óptica de ODF es estándar el chasis de 19 pulgadas, capacidad a partir de la base el 12 a 96core,

alta densidad, todo el diseño modular. Esta caja de la unidad hace la fibra que empalma, almacenamiento del cable de la fibra, cable

 la distribución en un sistema, cada módulo fundido de la distribución se puede extraer individualmente, satisface

la necesidad por intervalos de la operación del marco.

El marco de distribución óptico de la capacidad grande también es buena operación, módulo fundido de la distribución

pueden ser FC instalado, el SC, el ST, el LC y muchos otros adaptadores, y son convenientes para la fibra común

las coletas ópticas y la coleta de la cinta, equipada de la bandeja de fusión integrada 12 bases de la unidad de la fibra, pueden

se suelda con autógena directamente.

Parámetros técnicos principales

1. Temperatura del ambiente: -5 ~+45°C
2. Higrometría: el ≤85% (+30°C)
3. Presión atmosférica: 70~166 KPa
4. Atenuación del conector (permutable y repetición): ≤0.5dB
5. Pérdida de inserción: ≤ 0.3dB
6. Pérdida de vuelta: ≥ 60dB de APC; ≥ 50dB del UPC; ≥ 45dB de la PC
7. Presión entre el lugar de la protección y el marco de distribución de alto voltaje: ≥ 3000V (DC), 1min ninguna avería, ningún arco
8. Resistencia del aislamiento entre el lugar de la protección y el marco de distribución de alto voltaje: ≥ 100MΩ/500V (DC)
9. Conectando en cascada el módulo de la integración del empalme de 12 puertos, 12-144 base configurable, base 12 por la bandeja
10. Afianzando el adaptador de FC/SC/ST/LC con abrazadera, el adaptador era 30 grados de arreglo, asegura la fibra de salto que doblaba radius≥40mm, pero también puede evitar los ojos de las quemaduras del laser.

Características de la estructura

• Hecho de la placa en frío de alta calidad y del espray electrostático superficial, aspecto hermoso
• El uso de la puerta hacia abajo y lateral importó la cerradura
• El panel del adaptador de la barra puede ser adaptadores instalados como: FC, SC, ST, LC, etc
• Configure reforzó la base y el asiento fijo del cable, accesorios completos

Ventaja del funcionamiento

• Buen funcionamiento de aislamiento, configuración flexible, instalación rápida
• Fije tres funciones: el empalme de fibra óptica, almacenamiento del cable, distribución de cable en un sistema
• La operación fácil, el poner a tierra confiable, protege la seguridad
• La protección completa de la fibra de salto, asegura el ≥ 40m m del radio de doblez
