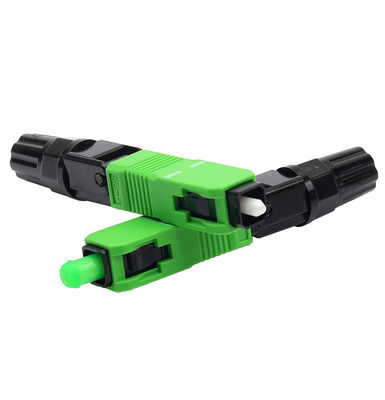

1 Conector de campo central instalado SC APC FTTH GPON Conector de empalme rápido

1Core SC APC FTTH GPON Conector de empalme en frío de campo mecánico Verde Instalación rápida PEI

El conector rápido de fibra óptica es un tipo de conector que puede resolver el problema del cableado de larga distancia y la fibra para el proyecto doméstico, hace que las terminaciones de fibra sean rápidas,fácil y confiable y hacer terminaciones sin ninguna molestia y no requieren epoxi, sin pulido, sin empalme, sin calentamiento y puede lograr parámetros de transmisión similares a los de la tecnología estándar de pulido y empalme.Los conectores prepolidos se aplican principalmente al cable FTTH en proyectos FTTH, directamente en el sitio del usuario final.

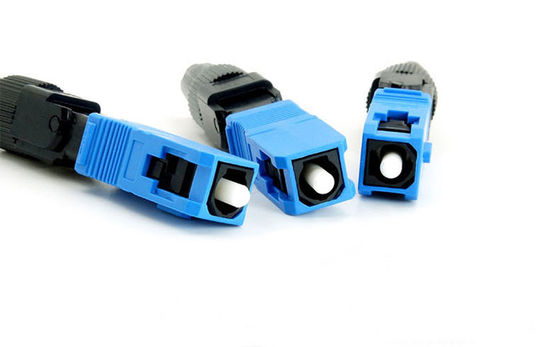

SC UPC 60MM Conjunto de conector rápido SC APC 55MM Conjunto de conector rápido

Para cables de caída de 2*3 mm Para cables redondos de 0,9 mm

Conector SC instalado en el campoParámetro técnico:

- ¿ Qué?

Garantizar la calidad Conector SC instalado en el campo:

Cuatro veces de molienda y dos veces de inspección de calidad

Paso 1: molienda de 30um

Paso 2: molienda de 9um

Paso 3: molienda

Paso 4: pulido transparente

Paso 5: Detección de las caras finales de la fibra óptica

Paso 6: Detección de pérdida de inserción y pérdida de retorno

Conector SC instalado en el campoCaracterísticas

• Cada ferrule ha sido probado dentro de 0,5 dB de pérdida de inserción, alcanzar el estándar TELECOM;
• Adopta una ferrule cerámica de clase A de Three Circle, mejora la estabilidad del producto, baja pérdida y pequeño cambio;
• Producción a gran escala, tecnología madura, exquisita, que aseguran la calidad de los conectores;
• Tiene una gran practicidad y puede reutilizarse más de quince veces.
• Performance de funcionamiento estable, baja pérdida de inserción, bajo coste de uso, baja tasa de mantenimiento y velocidad de instalación rápida;
• Cada 100 unidades estará equipada con un dispositivo de fijación de longitud de 1 pieza.
• Diseño de la estructura humanizada: preestablecer el punto límite del cable de caída en el maletero, y generar automáticamente una pequeña micro curva de acuerdo con la longitud de corte correcta del producto (ver figura a continuación).La micro curva indica que la fibra óptica ha estado en buen contacto con la fibra óptica incrustada, y la micro curva debe existir, pero no demasiado grande, de lo contrario la pérdida durante el período se verá afectada.

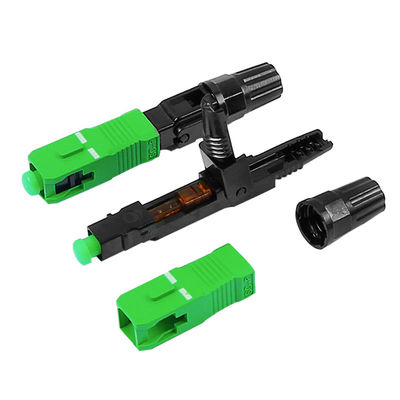

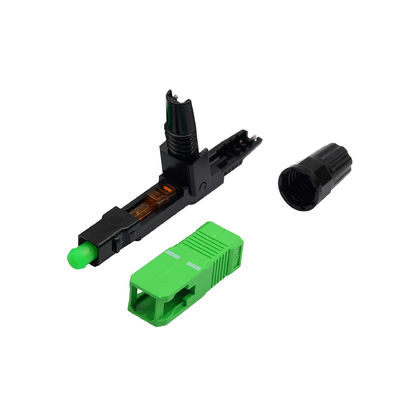

Diagrama de la estructura de los conectores de cable de fibra SC

¿Cuál es la diferencia entre el tipo largo y el corto?

Hay 55mm y 60mm. El tipo largo es plano para colocar el cable de caída y el tipo corto es vertical para colocar el cable de caída

Conector de fibra SCAplicación:

Red de banda ancha del campus, Fibra al hogar, TV limitada de banda ancha, banda ancha inteligente, Fibra al edificio

Línea de producción de conectores de montaje rápido SC

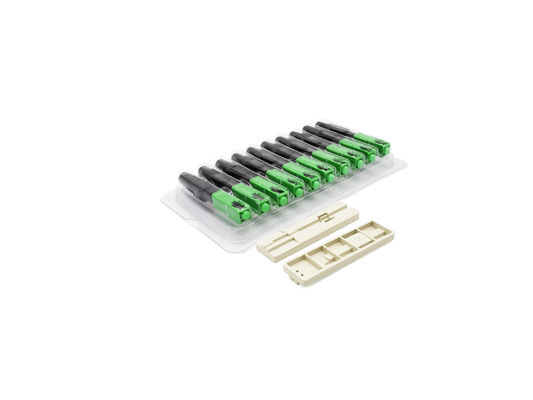

Conector instalado en el campoInformación del envase:

100pcs por caja interior, 1000pcs por caja de cartón,

¿Cómo utilizarlo?

La operación es simple, inserta la fibra óptica hasta el punto límite, automáticamente genera una pequeña cantidad de flexión, mantenga su radiano, no se enderece,Enrosca primero la tuerca y luego cierra el interruptor..

Paso 1: sacar la bota y ponerlo en el cable de caída

Paso 2: quitar la envoltura del cable de caída de 5 cm con el stripper de cable de caída

Paso 3: raspar el revestimiento fuera del fijador de longitud con una tenaza de Miller

Paso 4: limpie el núcleo de fibra con un paño de polvo

Paso 5: corte el núcleo con un cortador

Paso 6: inserte el núcleo de fibra en el conector rápido para resistir el núcleo incrustado

Paso 7: utilizar la bota en el cable de caída para sujetar el cable
