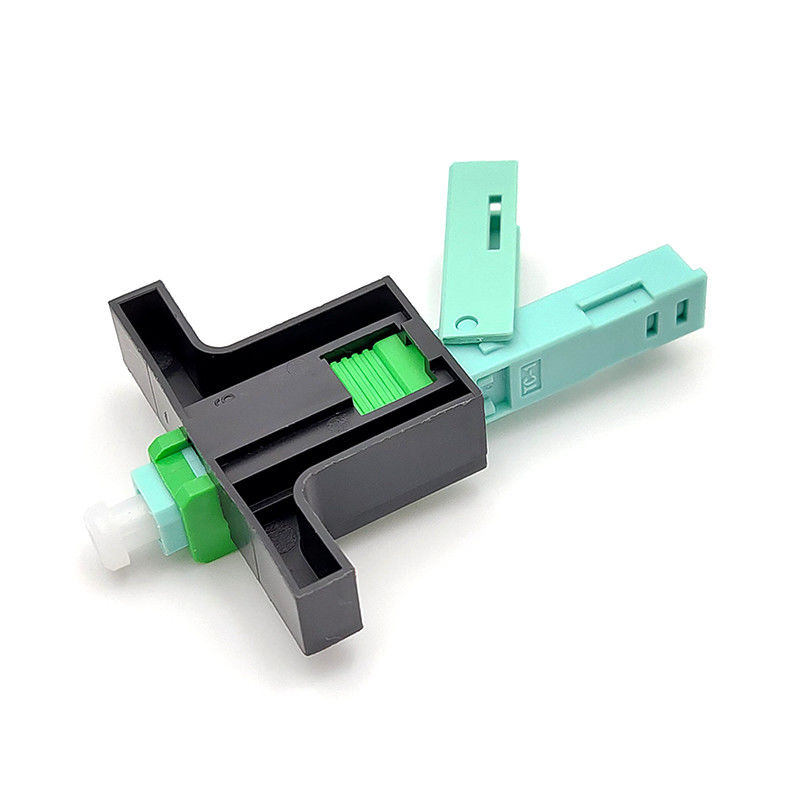

la fibra óptica de cerámica del C-surco de 5G 0.2dB terminó el cable de descenso instalable en el campo del conector 2*3m m del SC APC

la fibra óptica de cerámica del C-surco de 5G 0.2dB terminó el cable de descenso instalable en el campo del conector 2*3m m del SC APC

Venda el punto:

1.SC/APC, tipo de la cubierta, longitud total 53m m

2. apliqúese al cable de descenso de la fibra de 2mm* 3m m

plástico o metal, buen funcionamiento de la estructura del C-surco 3.Ceramic no del lacre, ignífugo

4. pérdida de inserción: el ≤0.2dB medio, MAX≤0.4dB

5. pérdida de vuelta: ≥50dB

6. Ninguna necesidad de epoxy o pulida, instalable en el campo, fibra integrada fábrica

Descripción

La fibra óptica de SC/APC que el conector rápido se diseña para FTTH es una nueva generación de conector de la fibra

utilizado en asamblea. Puede proporcionar flujo abierto y el tipo prefabricado de productos, cuyo óptico y

la especificación mecánica resuelve el conector de fibra óptica estándar.

Se diseña para la eficacia de alta calidad y alta para la instalación la estructura de la posición que prensa

es un diseño único, y no necesita el pegado, no puliendo ningún ningún material consumible. Adopción de la fibra

estructura, y conveniente instalada previamente para la instalación del campo.

Especificación

Uso

• Ambientes de la premisa
• Conexiones en el escritorio para los ambientes del LAN
• Los paneles de remiendo
• Terminación directa del equipo
• Fibra a los usos del suscriptor/del hogar (FTTH)
• Requisitos de la reparación/de reemplazo
• Ventajas de prueba del equipo

Características

1. Dimensiones mecánicas exactas
2. Pérdida de inserción baja, pérdida de alto retorno
3. Cumple el estándar de IEC61754-4
4. Los tiempos repetibles son no menos de 50 veces;
5. Diseño de la vida, más de 30 años.
6. Proporcione el flujo abierto y el tipo prefabricado de productos

7. Adopción de la estructura instalada previamente fibra

8. Conveniente para la instalación del campo
9. Ningún epóxido o pulido requerido, montaje fácil en el campo
10. La terminación de la fibra puede ser reset, tiempo de la reserva y energía, reducir el pedazo
11. Ninguna necesidad especial también, fácilmente disponible

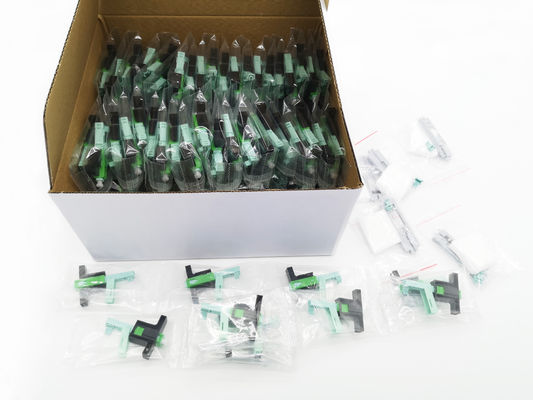

Información del paquete:

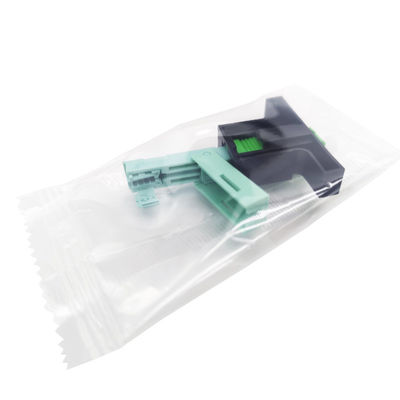

1pc/plastic bolso, 100pcs/inner caja, caja interna 10pcs/caja del cartón

Detalles del producto:

Manual de usuario en inglés: caja interna 1pcs/100pcs

¿Cómo utilizar los conectores rápidos?

Procese la fibra

1. Inserte el cable de descenso en el separador hasta 50-60m m hacia fuera, y pele la capa de la fuerza del cable

2. Presione el cable pelado en la abrazadera, allí sea 4points para cerrar la fibra

3. Tira la capa de la capa del cable por el parte movible el separador longitudinal de la fibra para pelar la capa de la fibra. O el separador de Miller del uso alinea de la abrazadera de la fibra.

4. Compruebe la fibra doblando sobre la dirección 60°into si autorización

5. Limpie la fibra con el paño del alcohol por 0°wipe y 90°again

6. Ponga la abrazadera en el fijador de la longitud hasta flecha, y la prensa al extremo

7. El plano de la endecha en la ranura de la cuchilla de la fibra, alinea con el extremo, y entonces cortar la fibra

8. Finalmente la longitud de la fibra estará: 19.4m m y 29.4±0.1m m, ven la imagen

Asamblea

Compruebe el armario negro

Inserte la fibra junto con la entrada de V hasta curva de la fibra, pero no más no altamente que 1m m que la entrada V

Guarde la vivienda, capa, y la plantilla en el mismo nivel, saca el interruptor.

Desmontaje

Monte la plantilla auxiliar, ajuste en el interruptor al extremo derecho

Desbloquee la fibra

Utilice el cuerpo exclusivo para abrir la cubierta, desbloquee la cáscara

Aumento 15°to sacar la fibra
