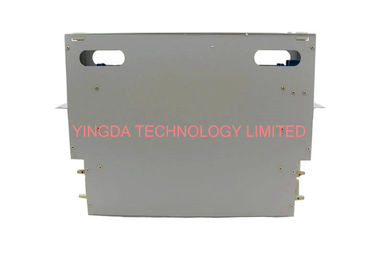

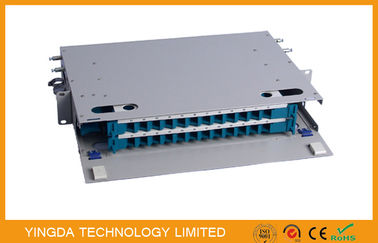

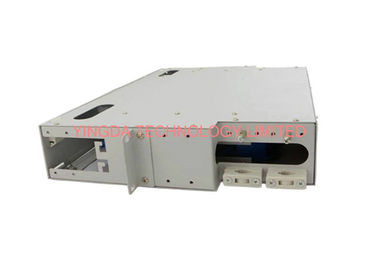

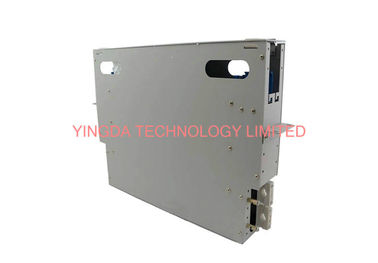

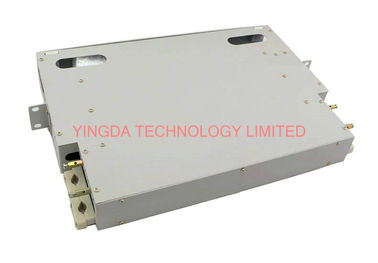

Panel de parche de fibra óptica de fibra óptica de 19 pulgadas y 24 pulgadas, caja de distribución de cables ODF 24 puertos SC

El marco de distribución de fibra óptica ODF de 24 núcleos es un chasis estándar de 19 pulgadas, capacidad de 24 núcleos, es de alta densidad, todo diseño modular.Distribución de cables en un conjunto, cada módulo de distribución fundido puede ser extraído individualmente, satisfacer la necesidad de encender y apagar el funcionamiento del marco.

El marco de distribución óptico de gran capacidad también es de buen funcionamiento, el módulo de distribución fusionado puede instalarse en FC, SC, ST, LC y muchos otros adaptadores,y es adecuado para las trenzas de fibra óptica comunes y las trenzas de cinta, equipado con una bandeja de 12 núcleos integrados de unidad de fusión de fibra, puede ser soldado directamente.

Principales parámetros técnicos

1. Utilización estándar del bastidor de 19 pulgadas
2. Temperatura del medio ambiente: -5 ~ +45°C
3. Humedad relativa: ≤ 85% (+30°C)
4. Presión atmosférica: 70 a 166 KPa
5. Atenuación del conector (intercambiable y repetida): ≤ 0,5 dB
6. Pérdida de inserción: ≤ 0,3 dB
7. Pérdida de retorno: APC ≥ 60 dB; UPC ≥ 50 dB; PC ≥ 45 dB
8. Presión entre el lugar de protección de alta tensión y el marco de distribución: ≥ 3000V (DC),
9. 1 minuto sin averías, sin arco
10. Resistencia de aislamiento entre el lugar de protección de alta tensión y el marco de distribución: ≥
11. El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable.
12. Por cascada de 12 puertos módulo de integración de empalme, configurable 12-144 núcleo, 12 núcleo
13. por bandeja
14. Clamping FC/SC/ST/LC adaptador, el adaptador fue 30 grados disposición, asegúrese
15. La fibra de salto tiene un radio de flexión ≥ 40 mm, pero también puede evitar las quemaduras de los ojos por el láser.

Características de la estructura

• Hecho de placa laminada en frío de alta calidad y la superficie de pulverización electrostática, hermosa apariencia
• La puerta hacia abajo y la puerta lateral utilizan una cerradura importada
• El panel del adaptador de barras se puede instalar adaptadores como: FC, SC, ST, LC, etc
• Configurar el asiento fijo reforzado y el cable, accesorios completos

Ventaja de rendimiento

• Buen funcionamiento de sellado, configuración flexible, instalación rápida
• Configurar tres funciones: el empalme de fibra óptica, almacenamiento de cable, distribución de cable en un conjunto
• Fácil operación, conexión a tierra confiable, proteger la seguridad
• La protección completa de la fibra de salto, asegurar el radio de flexión ≥ 40mm

24 núcleos UNIT BOX paquete estándar

Detalles
