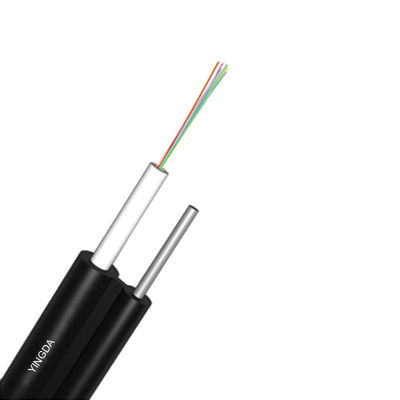

Cuadro 8 cable de acero autosuficiente GYXTC8Y de Wire Optical Fiber del mensajero
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xChaqueta del cable | negro | Material de la envoltura | PE |
---|---|---|---|
Cuenta de la fibra | 1core, 2core,… 12core | Tamaño del cable | 3.5*6.5m m |
Uso | Soporte aéreo de FTTH, conducto, enterrado, tubería, metro | Miembro de fuerza | alambre de acero |
Alta luz | Cable de fibra óptica de la envoltura del PE,Cable de la fibra óptica del alambre de acero,Cable de fibra óptica de GYXTC8Y |
Cuadro 8 cable de acero autosuficiente GYXTC8Y de Wire Optical Fiber del mensajero
Las fibras se colocan en un tubo flojo hecho de un alto plástico del módulo. El tubo flojo se llena de un compuesto de relleno hidrófugo para mantener la fibra, y conveniente para el uso al aire libre, y después con una envoltura externa del PE para protegerla contra rotura o la mala tracción. Hay 1 alambre de mensajero más de acero para apoyar el cable de fribra óptica para instalar para el soporte aéreo, guardar bastante buena resistencia a la tensión.
Uso
- Esta especificación cubre los requisitos generales del cuadro 8 cable óptico del tubo de centro autosuficiente para el soporte aéreo.
Características
- La fuerza del no metal tiene una capacidad excelente del anti-electroimán
- Diseño flojo probado del tubo para el buen funcionamiento
- Características mecánicas y ambientales excelentes
- Buena flexibilidad y funcionamiento de doblez
- Pequeño diámetro externo, peso ligero, fácil a la instalación

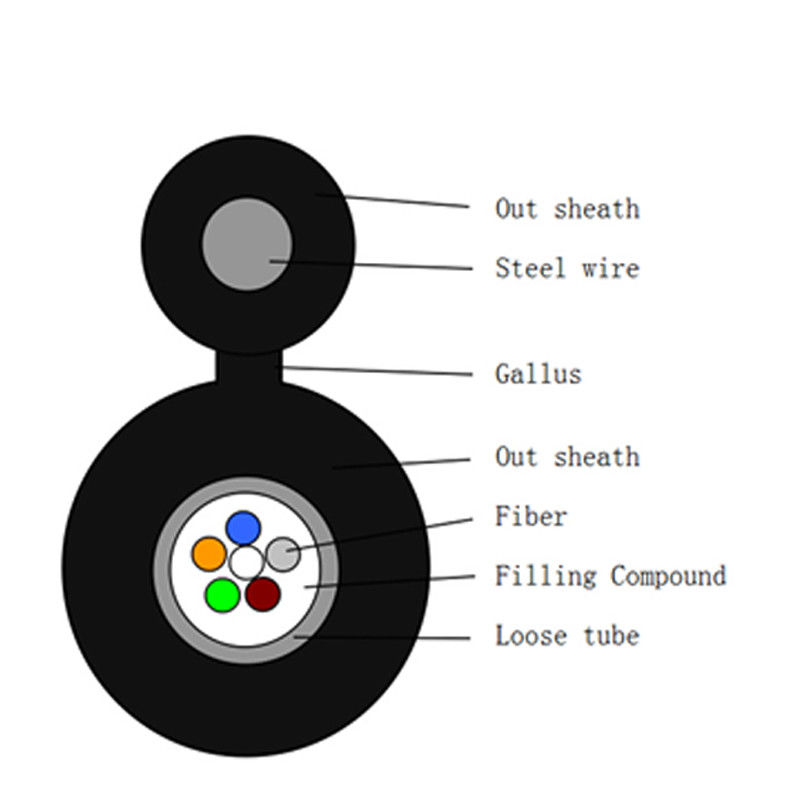

Estructura del cable
Tipo de cable | GYXTC8Y | |
Número de fibra | 2~12core | |
Barrera de la humedad | Agua que bloquea el sistema | |
Miembro de fuerza central | material | FRP |
diámetro | 1.4m m | |
Miembro de fuerza mental | material | Alambre de acero galvanizado |
diámetro | 1,2 milímetros | |
Tubo flojo | material | PBT |
diámetro | Ф2.0mm | |
Relleno del cable | material | Compuesto del relleno del cable |
Envoltura externa | material | PE |
diámetro | 1.70±0.2m m |
Código de color de la fibra
Número de fibra por tubo 8cores |
1 | 2 | 3 | 4 | 5 | 6 |
Azul | Naranja | Verde | Brown | Gris | Blanco | |
7 | 8 | 9 | 10 | 11 | 12 | |
Rojo | Negro | Amarillo | Violeta | Rosa | Aguamarina |
Característica mecánica del cable
base | Diámetro del cable | peso |
2 corazones de los corazones to24 | 3,2 * 6.5m m | 55 ±5 kg/km |
Min Bending Radius (milímetros) | Largo plazo | 10D |
Min Bending Radio (milímetros) |
A corto plazo | 20D |
Permisible mínimo Resistencia a la tensión (N) |
Largo plazo | 600 |
Permisible mínimo Resistencia a la tensión (N) |
A corto plazo | 1500 |
Carga del agolpamiento (N/100mm) | Largo plazo | 600 |
Carga del agolpamiento (N/100mm) | A corto plazo | 1500 |
Operación temperatura (℃) |
-40+70 | |
Instalación temperatura (℃) |
-15+60 |
Características de la fibra
Tipo de la fibra | Unidad | SM G652 |
SM G652D |
Milímetro 50/125 |
Milímetro 62.5/125 |
Milímetro OM3-300 |
|
Condición | nanómetro | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
Atenuación | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
Dispersión | 1550nm | Picosegundo (nm*km) | ---- | ≤18 | ---- | ---- | Dispresion |
1625nm | Picosegundo (nm*km) | ---- | ≤22 | ---- | ---- | ||
Ancho de banda | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | Ancho de banda |
1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
Longitud de onda cero de la dispersión | nanómetro | 1300-1324 | ≧1302, ≤1322 |
---- | ---- | ≧ 1295, ≤1320 |
|
Cuesta cero de la dispersión | nanómetro | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
Fibra individual máxima de PMD | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
Valor del vínculo del diseño de PMD | Picosegundo (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
Λc de la longitud de onda de atajo de la fibra | nanómetro | ≧ 1180, ≤1330 |
≧1180, ≤1330 |
---- | ---- | ---- | |
Atajo del cable λcc de la longitud de onda |
nanómetro | ≤1260 | ≤1260 | ---- | ---- | ---- | |
Microfaradio | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
Numérico Abertura (NA) |
---- | ---- | 0,200+/ -0,015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
Paso (medio de bidireccional medida) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Irregularidades sobre fibra longitud y punto |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
Dicontinuity | ||||||
Retrodifusor de la diferencia coeficiente |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
Uniformidad de la atenuación | dB/km | ≤0.01 | ≤0.01 | |||
Dimater de la base | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | ||
Diámetro del revestimiento | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
No-circularidad del revestimiento | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
Diámetro de capa | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
Capa/pinzón vulgar concéntrico error |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
Capa no de circularidad | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
Base/error del conentricity del revestimiento | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
Rizo (radio) | um | ≤4 | ≤4 | ---- | ---- | ---- |
Información del paquete
material 1.Packing: Tambor de madera |
longitud 2.Packing: los 2km, los 3km, los 4km o modificar para requisitos particulares. |
3. modifique para requisitos particulares: logotipo, número de parte, longitud, material, color de la fibra, etc |
