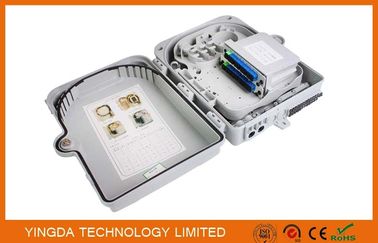

24 fibras plásticas de la caja de empalme de la fibra óptica de los corazones para dirigirse la caja de distribución del divisor

Lugar de origen China
Nombre de la marca YINGDA
Certificación ISO
Número de modelo FDB0224D
Cantidad de orden mínima 500 PC
Precio Negotiable
Detalles de empaquetado 1 PC por la caja, 10 PC por la caja de envío del cartón
Tiempo de entrega 5-8 días laborables
Condiciones de pago T/T, Western Union, MoneyGram
Capacidad de la fuente 20000pcs/month

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Capacidad máxima 24fibers Dimensión 317*237*101m m
Diámetro de cable cable de descenso de 2*3.0m m o cable interior Material PC + ABS
color gris blanco, negro cantidad del adaptador 24 SC de los pedazos
Puertos del cable 2inlet, 24outlets especiales el cable sin cortar pasa a través de la caja
Aplicación soporte del polo, soporte de la pared petición del cliente LOGOTIPO, muestra, autorización del lebel.
Alta luz

caja de distribución óptica

,

Splitter Caja de distribución

Deja un mensaje
Descripción de producto

Fibra plástica para dirigirse la caja de distribución del divisor, cubierta de los adaptadores del SC de la caja de empalme de la fibra óptica 24Cores





Modelo: FDB0224D



El equipo se utiliza como punto de terminación para que el cable de alimentación conecte con el cable de descenso en sistema de red de comunicaciones de FTTx. La fibra que empalma, partiendo y distribución se puede hacer en esta caja,

y en mientras tanto, proporciona la protección y a la gestión sólidas para el edificio de la red de FTTx.



Características:

  1. Plástico de alta resistencia PC+ABS de la ingeniería
  2. mojado-prueba, impermeable, a prueba de polvo, antienvejecedora, protección llana hasta IP55.
  3. El panel de distribución se puede mover de un tirón para arriba, cable de alimentación se puede colocar por el puerto expreso, fácil para el mantenimiento y la instalación.
  4. Afianzando con abrazadera para el cable de alimentación y el cable de descenso, fibra que empalma, fijación, almacenamiento, distribución toda en una caja.
  5. Interior y uso al aire libre
  6. Montaje en la pared y uso del montaje del polo
  7. Interfaz de usuario del estándar industrial, adaptador máximo del SC de load24pcs LC
  8. puertos sin cortar de la entrada del cable 2pcs, 24 outports para el cable de descenso de FTTH
  9. Puede acomodar el tipo modular del parte movible del divisor de 1x4,1x8,1X16, de 2x4,2x8 y de 2x16 LGX
  10. Pueden las coletas, los cordones de remiendo o el adaptador instalados previamente, divisor.



Parámetros de Techanical



Requisito ambiental Datos técnicos principales
Temperatura de trabajo -40°C~+75°C Pérdida de inserción ≤0,2dB
Humedad relativa el ≤85% (+30°C) Pérdida de vuelta del UPC ≥50dB
Presión atmosférica 70KPa~106KPa Pérdida de vuelta de APC ≥60dB



Esquema eléctrico de la caja terminal

24 fibras plásticas de la caja de empalme de la fibra óptica de los corazones para dirigirse la caja de distribución del divisor 0



1 Tapa 2 Base
3 Placa del tirón 4 Cerradura y capa de la cerradura
5 Ranuras dobles simples 6 Poner a tierra el dispositivo
7 Equipo del módulo 8 Cable principal que expresa la placa
9 Poner a tierra la barra 10 Cable principal que fuerza expresando la placa
11 plantilla del cable de descenso 24cores 12 Anillo del lazo
13 Cable de descenso que expresa la placa 14 Clip de cable de descenso
15 molde libre polvoriento de la salida 24cable 16 Cable de descenso
17 Coletas 18 Adaptador del Sc
19 Cable principal 20 Ancla
21 El panel del adaptador del casete de la inserción



Especificación





Modelo

Tamaño (A*B*C)

Máximo

Capacidad

Cable de descenso de FTTH Adaptador Divisor del PLC Material
FDB0224D 320*240*100m m 24fibers 24ports SCx24pcs o duplex del LC módulo de 1x16 LGX ABS+PC



Información de empaquetado



Modelo Qty de CTN N.w/ctn G.w. /ctn Tamaño de Ctn
FDB0224D 10pcs 15.1kgs 17.5kgs los 60*36*63cm





Cómo a la instalación:

24 fibras plásticas de la caja de empalme de la fibra óptica de los corazones para dirigirse la caja de distribución del divisor 1

instalación 1.Wall-mounted

Los agujeros del taladro 4 sobre la pared basada en el tamaño en el cuadro 1, ponen el perno de extensión Φ7.5*40, colocan la caja para hacer juego encima de los agujeros y para utilizar el perno para sujetar.



instalación 2.Pole-mounted

Sistema del arreglo 1 del anillo fácil del polo al polo de las telecomunicaciones.





Imágenes más reales

24 fibras plásticas de la caja de empalme de la fibra óptica de los corazones para dirigirse la caja de distribución del divisor 2

encajone el veiw superior y trasero, con los agujeros wal del soporte

24 fibras plásticas de la caja de empalme de la fibra óptica de los corazones para dirigirse la caja de distribución del divisor 3

el puerto del cable es especiallly diseño para el cable sin cortar, para hacer que el cable pasa con no cortar de la caja, fácil actuar y ahorrar tiempo y coste en sitio.

24 fibras plásticas de la caja de empalme de la fibra óptica de los corazones para dirigirse la caja de distribución del divisor 4

el LGX modular puede cambiar en el panel en la petición del cliente, caja universal del adaptador.
