Dome Mechanical Fiber Optic Cable Junction Box 48 Cores 510 * 218mm Dimension

La caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m

  • Alta luz

    caja de conexiones del cable de fribra óptica

    ,

    caja común del cable de fribra óptica

  • Materiales
    PC
  • color
    Negro
  • sello
    lacre mecánico
  • Puertos del cable
    4 pprts
  • Diámetro de cable
    21mm-40m m
  • PLC Splitter
    1x16, 1x8, 1x4, 1x2 descubren el divisor del PLC
  • Adaptador
    Máximo 18pcs del SC
  • Dimensión
    510*218m m
  • modelo del cliente
    AUTORIZACIÓN
  • Muestra
    AUTORIZACIÓN
  • Lugar de origen
    China
  • Nombre de la marca
    YINGDA
  • Certificación
    ISO
  • Número de modelo
    GJS-2001
  • Cantidad de orden mínima
    50pcs
  • Precio
    Negotiable
  • Detalles de empaquetado
    1pc/caja, 6pcs/caja del cartón
  • Tiempo de entrega
    7days después de consiguen el pago
  • Condiciones de pago
    T/T, MoneyGram, Western Union

La caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m

Divisor 1x8 1x16, bóveda del PLC del cierre del empalme de la fibra óptica del recinto del empalme de la fibra óptica de 48 corazones mecánica





Modelo: GJS-2001



Gjs-2001 que parten y que atan con alambre el cierre óptico del empalme de la fibra no sólo tienen la función de la extremo-junta y de ramificación, pero también tienen la función del cable óptico que parte y que ata con alambre, conveniente para la instalación

de cables ópticos principales y de cables de descenso con diversos diámetros.



Características:

  1. El cierre adopta la estructura mecánica del lacre. Hay entradas formadas ovales de un puerto del cable en base. La entrada grande se utiliza para el lacre del cable continuo sin cortar de la fibra, los pequeños puertos se utilizan para el cable de la fibra de la rama y el cable de descenso.
  2. Para adoptar el plástico de la PC de la ingeniería con de alta resistencia para hacer el cierre tiene tiempo de una vida más larga y funcionamiento excelente del lacre.
  3. Puede ser instalado un divisor blockless del PLC del 1:16 en máximo. Un 1:16 o divisor desnudo del PLC del 1:8 dos.
  4. Hay diversos elementos del cable de descenso que se elegirán (Φ5,2*3). Entrada-salida máxima del cable de descenso 18pcs (el tipo especial se puede modificar para requisitos particulares).
  5. La estructura de aislamiento patentada mantiene bueno sellando funcionamiento después de reingreso y reutilizándolo.
  6. Podría ahorrar el tiempo de instalación y mejorar el trabajo eficientemente.



Usos:

  • Conveniente para las fibras arracimadas y de la cinta
  • Antena, subterráneo, montaje en la pared, agujero-montaje de la mano y conducto-montaje
  • Distribución de la fibra óptica de FTTH



Especificaciones



Tipo Capacidad de la bandeja del empalme Qty y Max. Qty del mdule del cableado Máximo de la bandeja del divisor. Tipo de adaptador y de Max. Qty Max. Capacity Dimensión
GJS-2001 I (arracimado) 5 PC (12-24f por la bandeja) Ninguno 1 Ninguno 120F 510*218m m
GJS-2001 II (arracimado) 2 PC (12-24f por la bandeja) 1 1 PC del SC 18 48F 510*218m m



Más imágenes:



La caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m 0

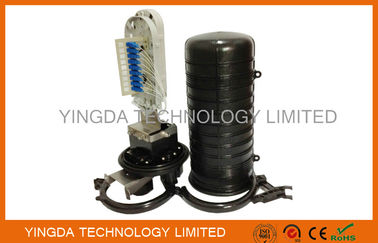

Descripción completa de la caja del terminatoin del cable GJS-2001 con el panel del adaptador del SC, conectores del SC del divisor del PLC 1x8, tipo (vertical) de la bóveda, lacre mecánico, material de la PC

La caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m 1

vista superior del cierre GJS-2001, cerrado total del empalme, con el buen aislamiento, y el material de alta resistencia de la PC



La caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m 2

Vista BAJA INFERIOR del cierre GJS-2001 del empalme:

2big puertos, diámetro del cable: 8m m - 21m m, 2 pequeños puertos, diámetro del cable: 8 milímetros -40mmLa caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m 3

la primera capa del recinto del empalme está para la distribución. La base del clsoure con el panel del adaptador del SC, máximo puede sostener 18 adaptadores del SC de las PC; también puede sostener 2 pedazos de x del divisor micro del 1:8 o el divisor micro 900um del plc de 1 pedazo 1x 16

La caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m 4

El panel del adaptador del SC es fijo en la bandeja con los tornillos, él del empalme de la fibra es material del metal, puede tomarlo de cuando está necesitado, funcionamiento estable, fácil actuar.

La caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m 5

esta segunda capa de la bandeja del empalme está para partir, el divisor que el tubo inoxidable es fijo en el tenedor protector de la manga. esta bandeja tiene bastante espacio de almacenamiento para la fibra óptica redundante.



La caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m 6

en la caja del cierre del empalme, hay un lugar para poner los lables, que información del indicatebelow (por ejemplo):

no. del modelo: GJS-2001

nombre de producto: cierre del empalme de la fibra óptica

capacidad máxima: 24cores

fecha del prouction: 02/10/2013





Accesorios estándar:

La caja de conexiones mecánica 48 del cable de fribra óptica de la bóveda quita el corazón a la dimensión de 510 * de 218m m 7

Manual inglés de la instalación 1 PC
Llave especial plástica sistemas 1
Llave del Special del metal 1 PC
Papel de la arena 1 PC
Alambre que pone a tierra 1 PC
Marca de etiquetado 1 PC
Manga de protección termocontraíble 12 PC (en la petición de la capacidad)
Tubo del almacenador intermediario 1 PC
Equipos del montaje en la pared sistemas 1
Cinta del aislamiento 1 rollo
Desecante 1 bolso
Cinta del sello 1 rollo
