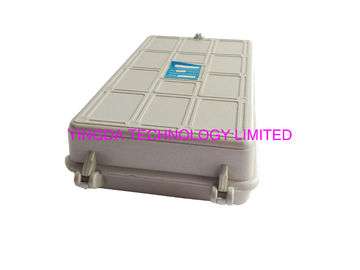

12 mini caja de la terminación de la fibra óptica de los corazones FTTH para empalmar de la fusión del cable

Modelo: FTB002

Los trajes de la caja de la terminación FTB002 para articular fibras con las coletas y él de la fibra protegen los empalmes de la fibra óptica y ayudan a distribuir. La caja de la terminación es un tipo o la mesa del montaje en la pared, que se utiliza principalmente en sitio de equipo de telecomunicación y el equipo de red.

Cables aplicables de la fibra

• FTB002 es aplicable para empalmar 2 pedazos de cable de la fibra con el diámetro máximo φ16mm.

Características

1. La estructura de FTB002 es innovadora, diseñado en la bisección del up-down. Su instalación es simple. Por

una pieza que afloja de la nuez de la fijación, tiene éxito en la apertura de la vivienda y permite el cable de la fibra

y coleta de la fibra a pasar adentro y hacia fuera en solo lado.

2. La vivienda de FTB002 se hace de los materiales plásticos del carbonato polivinílico de alta resistencia, que tiene fuerza mecánica, por lo tanto es confiable y duradero. Es forma agradable y aspecto hermoso.

3. La bandeja se diseña en SLIDE-IN-LOCK y su ángulo de la abertura está sobre el 90°. Por lo tanto es fácil para

instalación y mantenimiento. El diámetro curvado cumple con el estándar internacional. La capacidad

de la bandeja es 6-12cores.

4. El material de elástico se utiliza para fijar la coleta de la fibra. Cuando el extremo de la coleta de la fibra no puede ser resuelto.

(no se utiliza por el momento), es posible enrollar la coleta de la fibra en clasp.whenever que es necesaria, el conector activo podría ser instalado fuera de la vivienda. Por lo tanto puede conectar la terminación

equipo sin los adaptadores de conexión.

Especificación

Cuestiones principales durante la operación

1. Mientras que el desmontaje de la reserva del cable de la fibra reforzó base con la longitud de 35m m. (se utiliza para la distancia

del punto de fijación de la fibra telegrafíe al dispositivo de fijación de la base reforzada)

2. Reserve el fiver con la capa protectora en 100m m o así que (se utiliza para la distancia del punto fixting

de la fibra telegrafíe al punto de fijación de FOST)

3. Después de empalmar, la ronda de la inicial de la fibra empalmada se propone para poner a lo largo del borde interno de la bandeja

y el resto que dobla como redondo con el diámetro no menos que φ80mm dentro de la bandeja.

Más imágenes

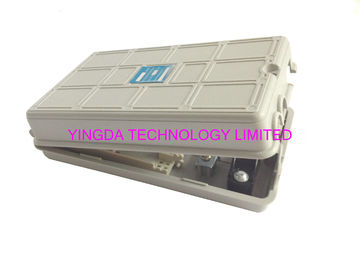

                        el cable delantero vira vista lateral trasera de la visión hacia el lado de babor

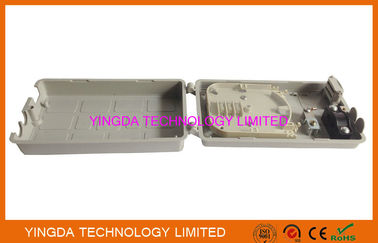

    Caja terminal de FTTH con todas las fibras de la bandeja 6 del empalme de la caja de la terminación de los accesorios

caja de empalme de la fibra óptica con la caja del paquete del manual de usuario en inglés: solo paquete de 1 pedazo/caja

Lista de accesorios
