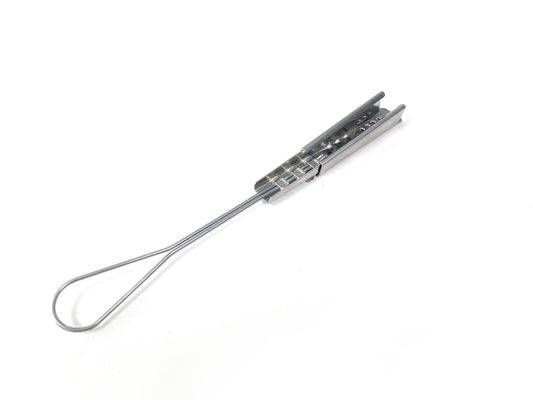

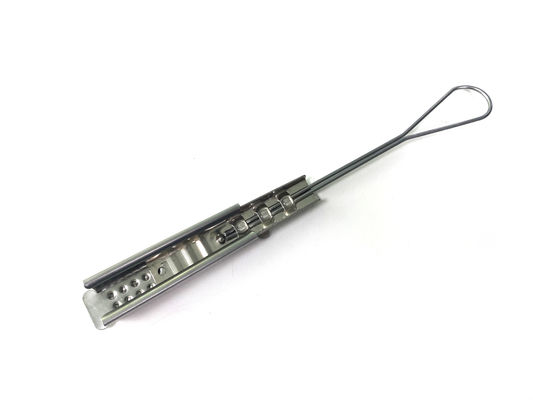

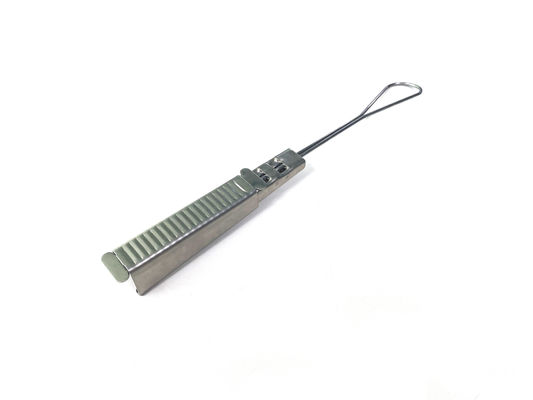

ODWAC-22 FTTH Clampada de tensión del cable de caída plana para el cable de instalación de la figura 8

ODWAC-22 FTTH Clampada de tensión del cable de caída plana para el cable de instalación de la figura 8

Las abrazaderas de alambre de caída de la serie ODWAC están compuestas por una carcasa, una cuña y una barrera, todas de acero inoxidable, que garantizan un buen rendimiento resistente a la corrosión,buenas propiedades aislantes y larga vida útil. La base de alambre sólido (cuerpo) se encoge a la cuña, y la abrazadera está equipada con una junta perforada que aumenta la carga de tensión en la abrazadera sin deslizamiento del cable y daños,suministrar una larga vida útil.

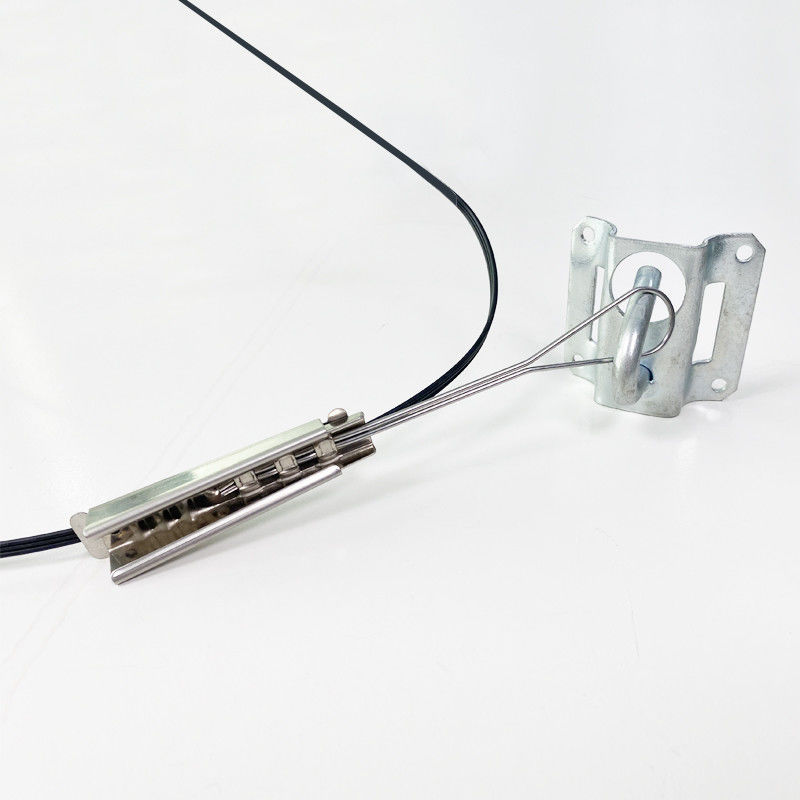

El gancho de acero inoxidable se puede utilizar con ganchos de accionamiento, soportes de polos, soportes FTTH y otros accesorios de cable de fibra óptica o hardware.

Características

• De acero inoxidable resistente a la corrosión
• Apto para todas las principales compañías telefónicas y la industria de las telecomunicaciones
• Carga máxima de ruptura de 555 libras
• Tamaño compacto, peso ligero
• Diseño rentable y de una sola pieza
• Instalación sencilla y rápida, sin necesidad de herramientas
• Apretón eficiente del cable mediante una cone conical
• Ajuste manual del punto más bajo del cable bloqueando la cuña en posición remota
• Instalación en todos los equipos de línea de postes con los ojos abiertos o cerrados y min. Ø20 mm
• Apto para cables planos con un grosor inferior a 6 mm y un ancho inferior a 13 mm

Aplicación

La abrazadera ODWAC-22 es ideal para la instalación de redes al aire libre y la colocación, estiramiento y fijación de alambre y cables ópticos en postes o paredes exteriores de edificios.

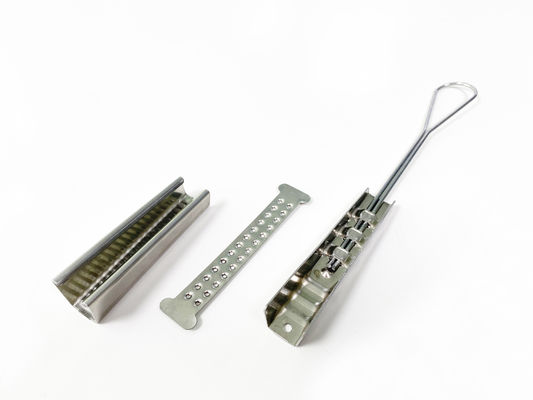

Estructura de las abrazaderas de fibra

Parte 1: cuña, el tamaño es de 67,5 * 19 mm

Parte 2: Shim, el tamaño es 81 * 17 mm

Parte 3: La carcasa tiene 80*109*20 mm

Diseño de cuña

La ranura para tarjetas está diseñada con una forma de arco circular, que no es fácil de dañar durante el uso.

Tensión

El diseño del tensor adopta un método de fijación de estampado cóncavo hacia arriba y convexo hacia abajo, que es duradero y tiene una resistencia a la tracción superior a 1,2KN.

El diseño no planificador en la parte posterior puede coordinarse mejor con la junta para fijar el cable óptico, asegurando estabilidad y fiabilidad.
