Pérdida de divisor de encargo del PLC de la fibra óptica del SC de PON 1x32 FTTH y divisor de CATV
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xConector | SC APC | type2 de la fibra | Fibra SMF-28e SM de Corning |
---|---|---|---|
Pérdida de inserción | 16.9dB | Uniformidad (máximo) | DB 1,5 |
Longitud de onda | 1260-1650nm | PDL (máximo) | 0,3 DB |
módulo de la caja plástica | 140*115*18 milímetro | Longitud de la fibra | 1,5 metros |
Diámetro del cable | 3,0 MILÍMETROS | parta el ratio | divisor de la caja del ABS 1x32 |
Alta luz | De fibra óptica Splitter,Acoplador de FBT |

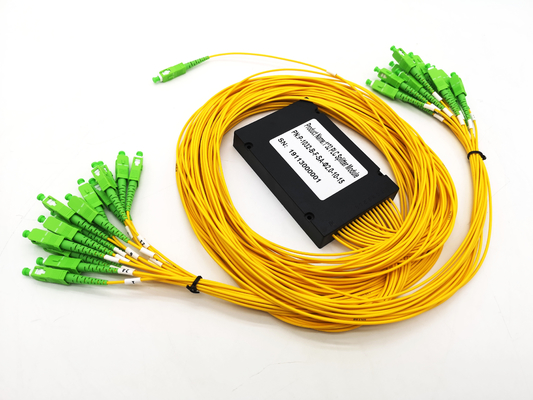

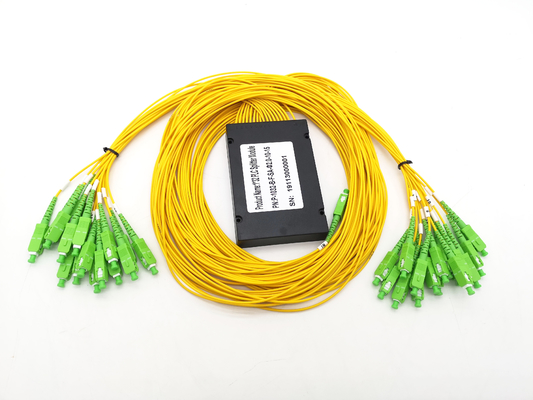

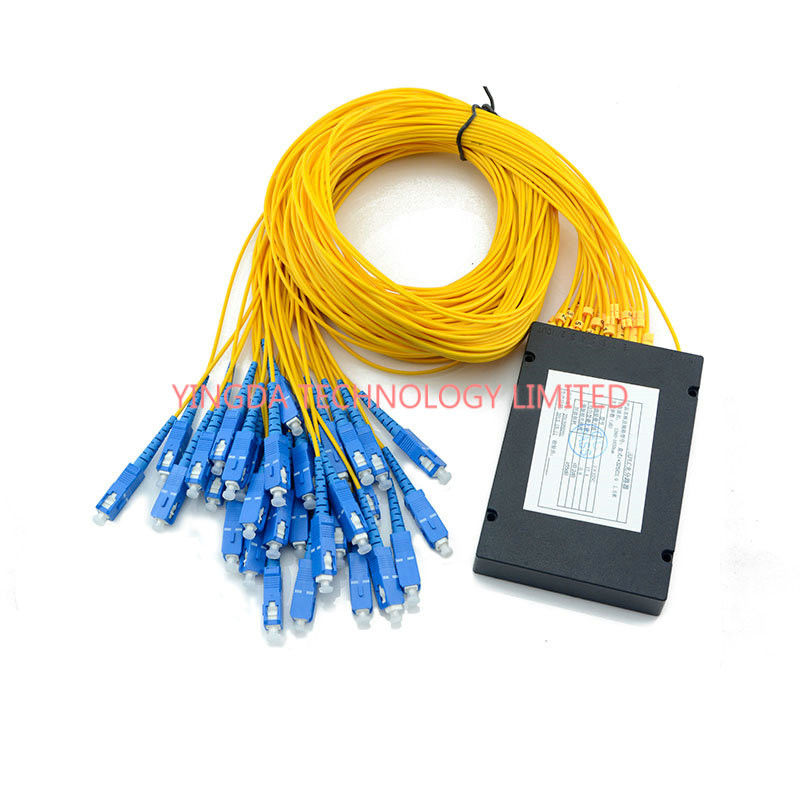

Módulo del divisor del PLC de la fibra óptica del SC de PON 1x32, acoplador de fibra óptica el 1M Singlemode del divisor
Detalles rápidos del divisor del PLC de la fibra óptica del 1:32
- Conectores entrada/del putput de la coleta del SC APC
- Tipo de la fibra: Corning G657A2 2m m amarillos
- Tamaño del módulo del ABS: 140*115*18m m
- 1x2 1x3 1x4 1x5 1x16 1x8 1x9 1x12 1x16 1x24 1x32 2x32 partió el ratio todo disponible
- Se ajusta a los estándares de Telcordia-1209-core y de GR-1221-core
El divisor óptico planar de los circuitos de la onda luminosa (PLC) es los dispositivos de ramificación ópticos completamente pasivos que exhiben pérdida muy baja del inertion y PDL, gran uniformidad del canal y una gama perative de la longitud de onda amplia. Estos divisores manufactrued y se prueban a Telcordia-1209-core y a GR-1221-core para proporcionar el alto rendimiento, diseñado específicamente para cumplir el requisito duro de las redes de FTTH, de PON y de CATV.
especificación técnica del divisor equilibrado 1 a 32
Estante del divisor del PLC del×Ndel cuadro 1 – 1
Parámetros |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
Longitud de onda de funcionamiento (nanómetro) |
1260~1650 |
|||||
Tipo de la fibra |
SMF-28e o el cliente especificó |
|||||
Pérdida de inserción (DB) (grado de S/P) |
4.0/3.8 |
7.3/7.0 |
10.5/10.2 |
13.7/13.5 |
16.9/16.5 |
21.0/20.5 |
Uniformidad de la pérdida (DB) |
0,4 |
0,6 |
0,8 |
1,2 |
1,5 |
2,5 |
Pérdida de vuelta (DB) (Grado de S/P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
Pérdida dependiente de la polarización (DB) |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
0,4 |
Directividad (DB) |
55 |
55 |
55 |
55 |
55 |
55 |
Pérdida dependiente de la longitud de onda (DB) |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
Estabilidad de temperatura (- 40~°C)85(DB) |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Temperatura de funcionamiento (°C) |
-40~85 |
|||||
Temperatura de almacenamiento (°C) |
-40~85 |
|||||
|
Estante del divisor del PLC del×Ndel cuadro 2 – 2
Parámetros |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
Longitud de onda de funcionamiento (nanómetro) |
1260~1650 |
||||
Tipo de la fibra |
SMF-28e o el cliente especificó |
||||
Pérdida de inserción (DB) (grado de S/P) |
4,2 |
7,6 |
11,0 |
14,5 |
17,5 |
Uniformidad de la pérdida (DB) |
0,8 |
1,5 |
1,5 |
2,0 |
2,5 |
Pérdida de vuelta (DB) (grado de S/P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
Pérdida dependiente de la polarización (DB) |
0,2 |
0,2 |
0,3 |
0,4 |
0,4 |
Directividad (DB) |
55 |
55 |
55 |
55 |
55 |
Pérdida dependiente de la longitud de onda (DB) |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
Estabilidad de temperatura (- 40~°C)85(DB) |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Temperatura de funcionamiento (°C) |
-40~85 |
||||
Temperatura de almacenamiento (°C) |
-40~85 |
||||
|
32 características pasivas ópticas del divisor 50/50 de la fibra de la manera
- La pérdida no es sensibilidad a la longitud de onda óptica que se transmitirá. Puede cumplir el requisito de transmisión de diversa onda.
- Señal ligera del distripute de uniform.may que parte al cliente uniformemente.
- La estructura es compacta, puede instalar directamente en el gabinete de conexión de la actual diversa cruz, no necesita el desigh especial y no sale del espacio de una instalación más grande.
- Los canales ramificados de solo elemento pueden alcanzar más 32 canales.
- El coste de varios canales es bajo. Cuanto más es el qualtity ramificado del canal, la ventaja costada estará más obviamente.
Uso amplio de fibra óptica del divisor 1x32
* FTTH, FTTC, red de FTTB
* redes ópticas pasivas (PON)
* redes de CATV y comunicaciones de datos
* equipo y sistemas de la fibra óptica
* distribución de señal óptica

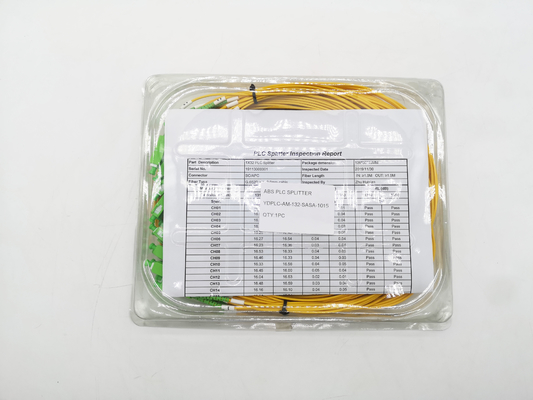

Todo el divisor entregó con informe de prueba, y hay las etiquetas engomadas en el módulo del ABS sí mismo incluyendo: nombre de producto, especificación, cantidad, número de serie, etc

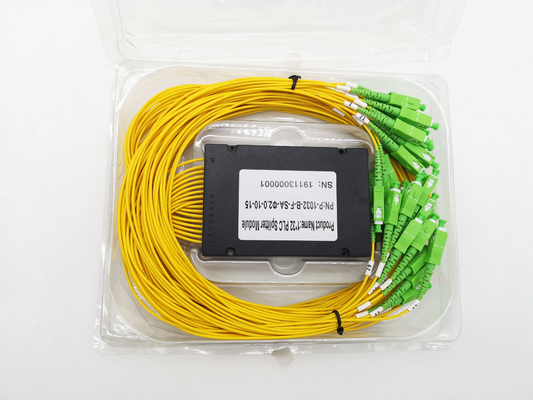

Paquete individual por la caja de la ampolla, las ranuras speical para instalar el módulo del ABS y la protección de los conectores, invisible y buena
entrada con EN la marca, salida con anillos de 1 2 3 4… 32 número para que cada puerto distinga y mejore la instalación.
