Nombre De La Marca: | YINGDA |
Número De Modelo: | ADSS |
Cuota De Producción: | LOS 2KM |
Precio: | Negociable |
Tiempo De Entrega: | 10 días después del pago |
Condiciones De Pago: | Western Union, T/T |
72 quita el corazón a todo el cable de fibra óptica ADSS PE del poder autosuficiente dieléctrico EN al aire libre negro

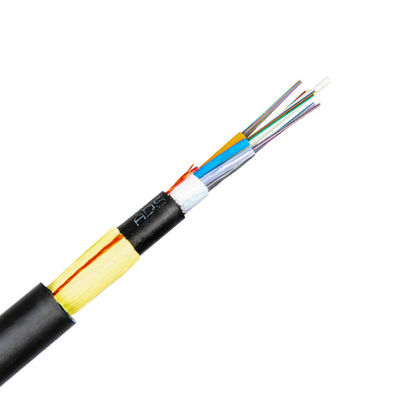

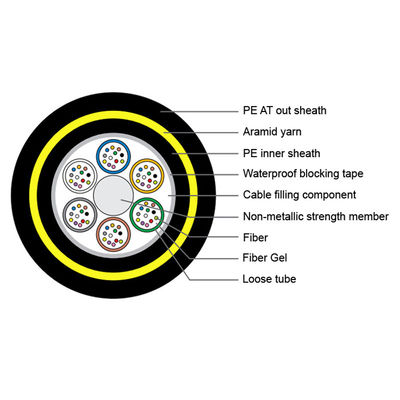

El cable óptico de ADSS adopta una estructura torcida capa floja, que envuelve las fibras 250um en un tubo flojo hecho del alto material del módulo, y el tubo flojo se llena de los compuestos impermeables. La manga floja y la manga llenada de la cola de la cuerda son centro no-metálico reforzaron FRP torcido en una base compacta del cable, y los huecos de la base del cable se llenan de agua que bloquea el ungüento. Saca la envoltura interna del polietileno PE fuera de la base del cable, después de la torsión la fibra del aramid que sirve como refuerzo, y finalmente saca la envoltura del polietileno PE o el rastro eléctrico resistente EN la envoltura.
parámetros técnicos del cable de 72Cores ADSS
Tipo de cable | ADSS | |||||||||
Cuenta de la fibra | 12-144cores (si otro, entra en contacto con por favor con ventas combina!) | |||||||||
Palmo (m) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
Calcule la superficie transversal (milímetro2) | 116,14 | 118,17 | 121,13 | 123,22 | 127,9 | 128,72 | 132,68 | 134,73 | 151,57 | 156,15 |
Qty/tubo de la fibra | 6 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
Diámetro del cable (milímetros) | 11,8 | 11,9 | 12,2 | 12,58 | 12,7 | 13 | 13,8 | 14,1 | 14,5 | 16,1 |
Resistencia a la tensión clasificada RTS (KN) | 9 | 13 | 18 | 22 | 27,55 | 34,2 | 38,95 | 44,65 | 51,3 | 57,6 |
Tensión máxima permitida EDS (KN) | 3,6 | 5,2 | 7,2 | 8,8 | 11,02 | 13,68 | 38,95 | 44,65 | 51,3 | 57,6 |
Módulo de elástico (KN/mm2) | 7,8 | 9,63 | 12,92 | 14,85 | 17,97 | 20,81 | 22,69 | 24,79 | 26,43 | 28,41 |
Coeficiente de la extensión termal (1/℃*10-6) | 10,41 | 7,85 | 4,71 | 3,71 | 2,55 | 1,8 | 1,41 | 1,04 | 0,79 | 0,53 |
Peso del cable (kg/km) | ≤120.6 | ≤124.4 | ≤130.4 | ≤136.6 | ≤140.9 | ≤146.1 | ≤165.2 | ≤171.1 | ≤173.2 | ≤179.1 |
Radio de doblez permisible mínimo (milímetros) | Operación: 15D, poniendo: 25D | |||||||||
Longitud máxima del tambor (m) | 6000 | |||||||||
Nota; los datos antedichos están para la referencia solamente |
Características del cable de ADSS
Nombre De La Marca: | YINGDA |
Número De Modelo: | ADSS |
Cuota De Producción: | LOS 2KM |
Precio: | Negociable |

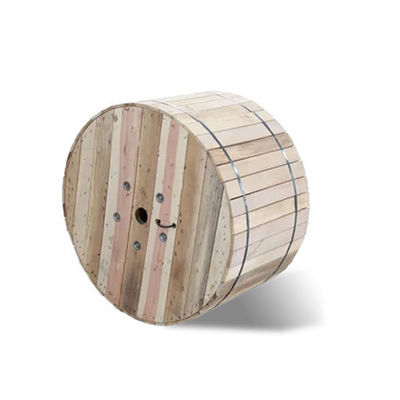

Detalles Del Embalaje: | 2km/reel |
