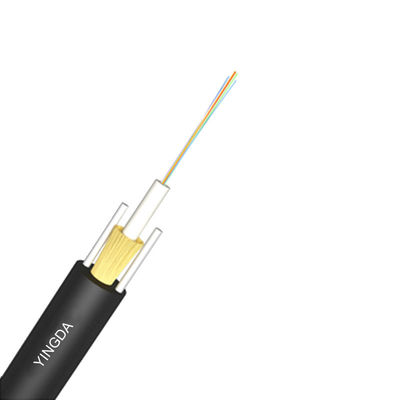

No tubo flojo central del metal al aire libre alrededor del cable 7.2m m GYFXTY

Name: No tubo flojo central del metal al aire libre alrededor del cable 7.2m m GYFXTY
Brand: YINGDA TECHNOLOGY LIMITED
SKU: GYFXTY
Price: 29.18 USD
Availability: InStock

Nombre De La Marca:	YINGDA
Número De Modelo:	GYFXTY
Cuota De Producción:	2 KILÓMETROS
Precio:	Negociable

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

ISO,SGS

Chaqueta del cable:

negro

Material de la envoltura:

Cuenta de la fibra:

4 corazones

Tamaño del cable:

7,2 mm

Uso:

FTTH aéreo, conducto

Miembro de fuerza:

FRP, hilado del aramid

Detalles de empaquetado:

los 2km/tambor de madera

Resaltar:

Cable redondo al aire libre del tubo flojo

Cable flojo 7.2m m del tubo

Cable flojo del tubo de GYFXTY

Descripción del producto

Tubo flojo central del no metal al aire libre alrededor del cable 7.2m m GYFXTY

Las fibras se colocan en un tubo flojo hecho de un alto plástico del módulo. Los tubos se llenan de un compuesto de relleno hidrófugo. Externo el tubo flojo de PBT, allí es hilado del aramid (Kevlar) para el miembro de fuerza, y ponen al miembro de fuerza paralelo de dos FRP en ambos dos lados. El cable se termina con una envoltura del polietileno (PE).

Uso

Soporte o conducto aéreo

Características

Buen funcionamiento mecánico y de la temperatura.
Tubo flojo de alta resistencia que es hidrólisis resistente.
Compuesto especial del relleno del tubo asegurar una protección crítica de la fibra.
Machaque la resistencia y la flexibilidad.
FRP aseguran resistencia a la tensión.
Instalación de diámetro bajo, ligera y amistosa.

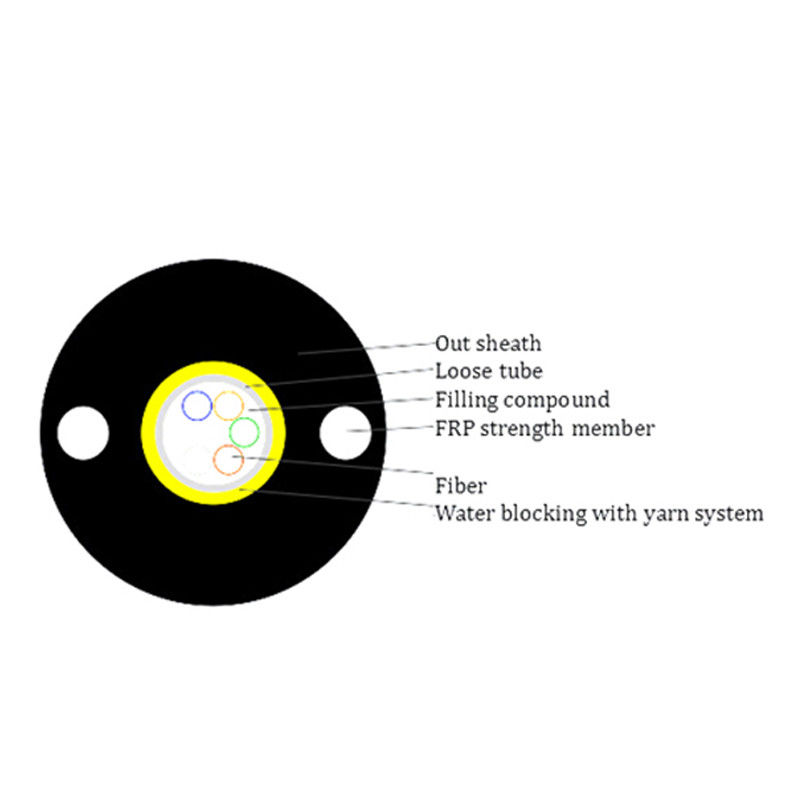

Estructura del cable

Tipo de cable	GYFXTY
Número de fibra	2~24core
Barrera de la humedad	Agua que bloquea la cinta
Tubo flojo	material	PBT
	diámetro	Ф2.2 (externo/interno)
Tubo-relleno	Compoun del relleno del tubo
Miembro de fuerza	material	FRP
	diámetro	2 PC
Envoltura externa	material	PE
	diámetro	1.8±0.2m m

Color de la fibra

Número de fibra por tubo 8cores	1	2	3	4	5	6
	Azul	Naranja	Verde	Brown	Gris	Blanco
	7	8	9	10	11	12
	Rojo	Negro	Amarillo	Violeta	Rosa	Aguamarina
El color 13~24 será marcado con un trazalíneas negro. Para el color negro necesite no el trazalíneas negro marcado, utilizará color de la naturaleza en lugar de otro.

Característica mecánica del cable

base	Diámetro del cable	peso
2~24	7.2m m	los 45±2kg/km
Min Bending Radius (milímetros)	Largo plazo	10D
Min Bending Radio (milímetros)	A corto plazo	20D
Permisible mínimo Resistencia a la tensión (N)	Largo plazo	500
Permisible mínimo Resistencia a la tensión (N)	A corto plazo	1200
Carga del agolpamiento (N/100mm)	Largo plazo	300
Carga del agolpamiento (N/100mm)	A corto plazo	1000
Operación temperatura (℃)	-40+70
Instalación temperatura (℃)	-20+60

Característica de la fibra

Estilo de la fibra		Unidad	SM G652	SM G652D	Milímetro 50/125	Milímetro 62.5/125	Milímetro OM3-300
Condición		nanómetro	1310/1550	1310/1550	850/1300	850/1300	850/1300
Atenuación		dB/km	≤	≤	≤	≤3.0/1.0	≤3.0/1.0
Atenuación		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	----	----
Dispersión	1550nm	Picosegundo (nm*km)	----	≤18	----	----	Dispresion
Dispersión	1625nm	Picosegundo (nm*km)	----	≤22	----	----
Ancho de banda	850nm	MHZ.KM	----	----	≧400	≧160	Ancho de banda
Ancho de banda	1300nm	MHZ.KM	----	----	≧800	≧500
Longitud de onda cero de la dispersión		nanómetro	1300-1324	≧1302, ≤1322	----	----	≧ 1295, ≤1320
Cuesta cero de la dispersión		nanómetro	≤0.092	≤0.091	----	----	----
PMD Fibr individual máximo			≤0.2	≤0.2	----	----	≤0.11
Valor del vínculo del diseño de PMD		Picosegundo (nm2*k m)	≤0.12	≤0.08	----	----	----
Λc de la longitud de onda de atajo de la fibra		nanómetro	≧ 1180, ≤1330	≧1180, ≤1330	----	----	----
Atajo del cable λcc de la longitud de onda		nanómetro	≤1260	≤1260	----	----	----
Microfaradio	1310nm	um	9.2+/-0.4	9.2+/-0.4	----	----	----
Microfaradio	1550nm	um	10.4+/-0.8	10.4+/-0.8	----	----	----
Numérico Abertura (NA)			----	----	0,200+/ -0,015	0.275+/-0. 015	0.200+/-0 .015
Paso (medio de bidireccional medida)		DB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
Irregularidades sobre fibra longitud y punto		DB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

Discontinuidad
Retrodifusor de la diferencia coeficiente	dB/km	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
Uniformidad de la atenuación	dB/km	≤0.01	≤0.01
Dimater de la base	um			50+/-1.0	62.5+/-2.5	50+/-1.0
Diámetro del revestimiento	um	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
No-circularidad del revestimiento	%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
Diámetro de capa	um	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Capa/pinzón vulgar concéntrico error	um	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
Capa no de circularidad	%	≤6.0	≤6.0	≤6.0	≤6.0	≤6.0
Base/error del conentricity del revestimiento	um	≤0.6	≤0.6	≤1.5	≤1.5	≤1.5
Rizo (radio)	um	≤4	≤4	----	----	----

Paquete

material 1.Packing: Tambor de madera

longitud 2.Packing: la longitud estándar del cable será 2 kilómetros. La otra longitud de cable está también disponible si se requiere por parte de cliente

Las etiquetas:
