Nombre De La Marca: | YINGDA |
Número De Modelo: | GJYFJC8H |
Cuota De Producción: | 10 kilómetros |
Precio: | Negociable |

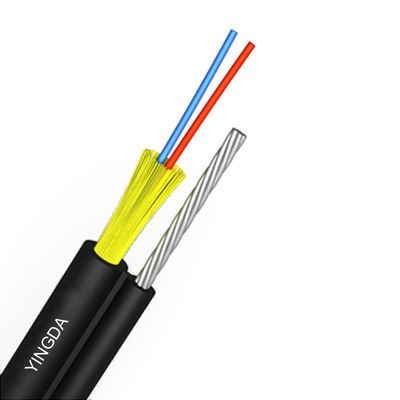

Fibra de GJYFJC8H FTTH Figure-8 a los corazones aéreos caseros del cable de descenso 2 con el mensajero Wire de 7*0.33m m
El cable de descenso Figure-8 será conectado directamente hasta el hogar del usuario final, el ancho de banda, longitud de onda y la tecnología de transmisión no se restringe. Hay los filamentos de acero 7pcs para apoyar en el montaje aéreo. Es muy popular para la red del acceso de la fibra del ftth
Uso del cable de fribra óptica
Características del cable de FTTH

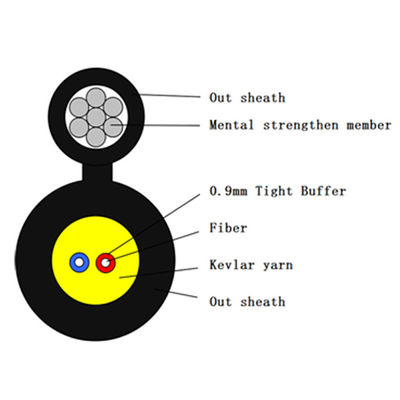

Estructura del cable de descenso
Artículos | Descripción | |
Número de fibra | 2cores | |
Fibra | tipo | Almacenador intermediario apretado de G657A |
diámetro | los 250µm | |
Miembro de fuerza | material | Hilado de Kevlar |
Ayuda del uno mismo Alambre de mensajero |
material | Alambre de acero |
diámetro | alambre de acero de 1.2m m (7*0.33m m) | |
Envoltura externa | material | LSZH |
diámetro | 1.8±0.2m m | |
Tamaño del cable (altura * anchura) | 3,5 milímetros de × 6.5m m | |
Peso del cable | 26KG±1KG | |
Gama de temperaturas de la instalación (℃) | -20+60 | |
Temperatura de la operación y del transporte (℃) | -40+70 | |
Min Bending Radius (milímetros) | Largo plazo | 15D |
Min Bending Radio (milímetros) |
A corto plazo | 30D |
Permisible mínimo Resistencia a la tensión (N) |
Largo plazo | 500 |
Permisible mínimo Resistencia a la tensión (N) |
A corto plazo | 700 |
Carga del agolpamiento (N/100mm) | Largo plazo | 500 |
Carga del agolpamiento (N/100mm) | a corto plazo | 1000 |
Identificación de color estándar de la fibra | ||
No. | 1 | 2 |
Color | Azul | Naranja |
Especificación de fibra óptica
Estilo de la fibra | Unidad | SM G652 |
SM G652D |
Milímetro 50/125 |
Milímetro 62.5/125 |
Milímetro OM3-300 |
|
Condición | nanómetro | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
Atenuación | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
Dispersión | 1550nm | Picosegundo (nm*km) | ---- | ≤18 | ---- | ---- | Dispersión |
1625nm | Picosegundo (nm*km) | ---- | ≤22 | ---- | ---- | ||
Ancho de banda | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | Ancho de banda |
1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
Longitud de onda cero de la dispersión | nanómetro | 1300-1324 | ≧1302, ≤1322 |
---- | ---- | ≧ 1295, ≤1320 |
|
Cuesta cero de la dispersión | nanómetro | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
PMD Fibr individual máximo | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
Valor del vínculo del diseño de PMD | Picosegundo (nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
Λc de la longitud de onda de atajo de la fibra | nanómetro | ≧ 1180, ≤1330 |
≧1180, ≤1330 |
---- | ---- | ---- | |
Atajo del cable λcc de la longitud de onda |
nanómetro | ≤1260 | ≤1260 | ---- | ---- | ---- | |
Microfaradio | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
Numérico Abertura (NA) |
---- | ---- | 0,200+/ -0,015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
Paso (medio de bidireccional medida) |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Irregularidades sobre fibra longitud y punto |
DB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Discontinuidad | |||||||
Dispersión trasera de la diferencia coeficiente |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
Uniformidad de la atenuación | dB/km | ≤0.01 | ≤0.01 | ||||
Diámetro de base | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
Diámetro del revestimiento | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
No-circularidad del revestimiento | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
Diámetro de capa | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
Capa/pinzón vulgar concéntrico error |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
Capa no de circularidad | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
Base/del revestimiento error concéntrico | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
Rizo (radio) | um | ≤4 | ≤4 | ---- | ---- | ---- |
Información del paquete
Material de embalaje: Tambor de madera |
Longitud que embala: el estándar 2 kilómetros, el 1km, los 3km, los 4km puede estar disponible |
Impresión de seda: modifique para requisitos particulares |
