70 / 30 Unbalanced Fiber Optic PLC Splitter Single Mode SC APC G657A1 1x9 PLC Splitter

70 / 30 divisor desequilibrado del PLC del SC APC G657A1 1x9 del solo modo del divisor del PLC de la fibra óptica

  • Alta luz

    Divisor del PLC de la fibra óptica G657A1

    ,

    Divisor del PLC de la fibra óptica del solo modo

    ,

    Divisor del PLC del SC APC 1x9

  • parta el ratio
    divisor 1x9
  • Tipo de la fibra
    G657A1
  • Pérdida de inserción
    DB 2.2dB/16,3
  • Conector
    Conector del SC APC
  • Longitud de onda
    1260 - 1650 nanómetro
  • PDL (máximo)
    0.3DB
  • Estándar
    Telcordia GR-1221 y GR-1209
  • dimensión del tubo
    60*7*4m m
  • longitud de entrada y de la salida
    1meter
  • Tipo de cable
    Almacenador intermediario apretado
  • Color del cable
    blanco, azul, colorido
  • Diámetro del cable
    0.9m m
  • Lugar de origen
    China
  • Nombre de la marca
    YINGDA
  • Certificación
    ISO, CE
  • Número de modelo
    Divisor del PLC del 1:9
  • Cantidad de orden mínima
    100 PC
  • Precio
    negotiable
  • Detalles de empaquetado
    1pc/caja, caja 80pcs/carton
  • Tiempo de entrega
    5-8days después del pago
  • Condiciones de pago
    Western Union, T/T, MoneyGram
  • Capacidad de la fuente
    10.000 PC por mes

70 / 30 divisor desequilibrado del PLC del SC APC G657A1 1x9 del solo modo del divisor del PLC de la fibra óptica

el 1:9 1x9 70/30 desequilibró SC APC G657A1 1Meter del solo modo del divisor del PLC de la fibra óptica





El divisor planar del circuito de la onda luminosa (PLC) es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona para distribuir señales ópticas sede (CO) a las ubicaciones múltiples de la premisa. Yingda arregla por completo los divisores del PLC ofrece confiabilidad tamaño pequeño, alta, la gama de longitud de onda de funcionamiento ancha y la buena uniformidad de canal a canal.



Características

• Pérdida de inserción baja y pérdida de alto retorno

• Sistema de detección automático del PDL (el PDL ultrabajo está disponible)

• Altas confiabilidad y estabilidad

• El conector puede para arriba calificar B

• el 100% 3D probado por Daisi y Sumix

• Prueba de ciclo alta-baja de la temperatura

• prueba del 100% antes de la entrega

• La solución de cableado de FTTH podía ser diseño



especificación del divisor 1x9

Parta el ratio (%) 85/15 80/20 70/30 60/40
Longitud de onda de funcionamiento (nanómetro) 1260-1650
Tipo de la fibra G657A o modificado para requisitos particulares
IL máximo (DB) canal 1 1,6 1,8 2,1 2,7
canal 2-9 21,0 18,6 16,5 15,1
IL uni (DB) Canal 2-9 1,8 1,8 1,8 1,8
Pérdida de vuelta (DB) ≥55
Directividad (DB) ≥55
PDL (máximo) 0,3 0,3 0,3 0,3
Uniformidad (máximo) 0,8 0,8 0,8 0,8
Pérdida dependiente de la longitud de onda (DB) ≤0.3
TDL (máximo) 0,5
Temperatura de funcionamiento -40 ~+85
Temperatura de almacenamiento -40 ~+85
Dimensión ()/LXWXH del milímetro Fibra desnuda 60x7x4 60x7x4 60x7x4 60x7x4
900um 60x7x4 60x7x4 60x7x4 60x7x4
Caja del ABS 120x80x18 120x80x18 120x80x18 120x80x18

Nota:

1. Especificado sin los conectores

2. Añada una pérdida adicional 0.2dB incluyendo los conectores


70 / 30 divisor desequilibrado del PLC del SC APC G657A1 1x9 del solo modo del divisor del PLC de la fibra óptica 0

La salida del divisor óptico puede dividir en 70/30 80/20 60/40 o 85/15% 4types, para distinguir la ración de la fractura, utilizar diverso color como azul para marcar, este microprocesador especial 1x9 asegurar los tipos no iguales partidos desequilibrados del ratio, que pueden resolver requisitos especiales y el uso óptico flexible, y es ampliamente utilizada en redes de 5G FTTR.


70 / 30 divisor desequilibrado del PLC del SC APC G657A1 1x9 del solo modo del divisor del PLC de la fibra óptica 1

1x9 desequilibró el divisor utiliza el mismo tubo de acero 60*7*4m m como 1x8 divisor, entrada 1, arsenal de la fibra de la salida 9= 4*2+1pcs.

El color de la fibra es el tubo colorido, flojo 900um se puede modificar para requisitos particulares, como azul, anaranjado, verde, marrón, gris, blanco, rojo, negro, el etc, con las marcas del número para distinguir.


70 / 30 divisor desequilibrado del PLC del SC APC G657A1 1x9 del solo modo del divisor del PLC de la fibra óptica 2

Todos los tipos de conectores ópticos se pueden utilizar, como el ST del SC FC LC;

Método polaco: UPC, APC

Longitud de las coletas de la entrada-salida: 0.5meter, 1meter, 1.5meter, etc


Uso

  • Red óptica pasiva (tal como EPON, GPON, BPON, FTTX, FTTH, etc.)
  • Apoya a usuarios múltiples para compartir un solo interfaz de PON.



70 / 30 divisor desequilibrado del PLC del SC APC G657A1 1x9 del solo modo del divisor del PLC de la fibra óptica 3

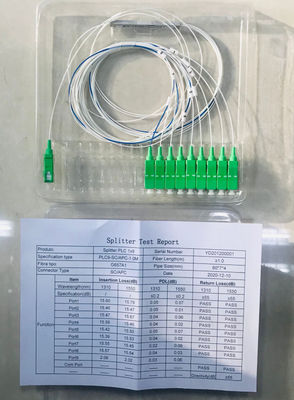

Si el tipo blockless del divisor óptico del 1:9 de la compra solamente, embala en caja de la ampolla con informe de prueba. El tubo, los conectores o los cables serán fijados en el lugar en caja de la ampolla con la buena protección.

Pre-se termina con los conectores y la asamblea en caja óptica de la siesta o caja de distribución aceptable en la fábrica antes de entrega.
