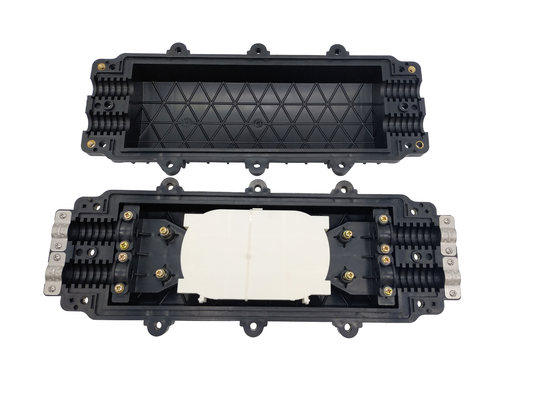

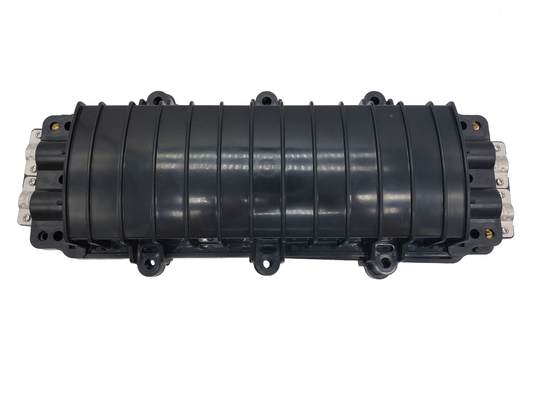

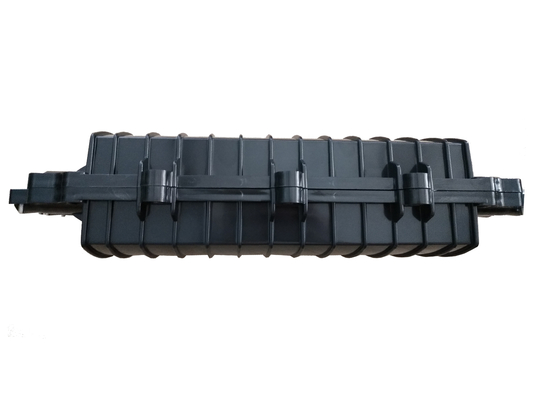

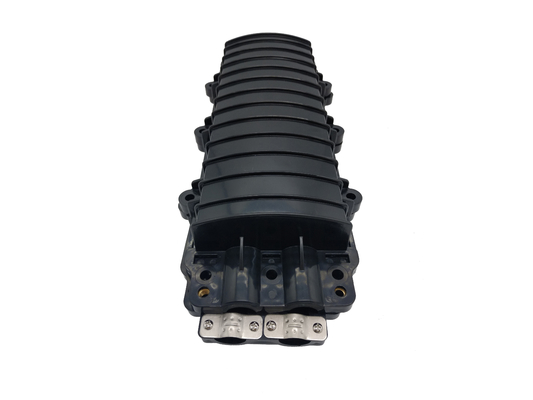

El cierre en línea 144 del empalme de la fibra óptica del ABS quita el corazón a los 2In que 2Out enterró recinto aéreo de la boca
Lugar de origen | China |
---|---|
Nombre de la marca | YINGDA |
Certificación | ISO, CE, ROSH |
Número de modelo | GJS (04) 3Y |
Cantidad de orden mínima | 100 PCS |
Precio | Negotiable |
Detalles de empaquetado | 1pc/caja, 10 PC/caja del cartón |
Tiempo de entrega | 7days consiguen después el pago |
Condiciones de pago | T/T, MoneyGram, Western Union |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xMaterial | Cierre en línea del ABS | Dimensión | 470x180x125 milímetro |
---|---|---|---|
Capacidad máxima | Sola caja de la fibra óptica de 144 corazones | Puertos del cable | cierre del empalme 2out de los 2in |
Diámetro del cable | φ22mm máximo | Cantidad de la bandeja | los corazones 6pcs 24 empalman la bandeja |
Peso neto | 2.5kg | Temperatura de trabajo | -40℃ a +70℃ |
Uso | IP68 al aire libre aéreo, subterráneo, conducto, enterrado | ||
Alta luz | Cierre en línea del empalme de la fibra óptica del ABS,cierre del empalme de la fibra óptica 2Out de los 2In,Cierre aéreo enterrado del empalme de la fibra óptica |
144 quita el corazón al cierre horizontal en línea del empalme de la fibra óptica 2Out de los 2In enterró recinto aéreo de la boca
Este producto es conveniente para los cables ópticos de los diversos modelos con diversas estructuras dentro de φ22mm conexión directa y de rama de los gastos indirectos/de la antena, de la tubería, del entierro directo y bien de la colocación, y es también conveniente para la conexión de todos los cables de teléfono locales plásticos.
Características del recinto del empalme de la fibra óptica
- Todos los indicadores de funcionamiento del producto cumplen los requisitos del estándar nacional yarda/t814-2004
- La caja externa se hace del plástico que dirige de alta resistencia importado (ABS) y añadió con el agente antienvejecedor para el moldeo a presión de alta presión. Fuerza mecánica oval, ligera, alta arqueada, resistencia a la corrosión fuerte, resistencia del relámpago, vida de servicio larga, etc.
- Los componentes y las sujeciones del metal fuera del cuerpo de la caja se hacen del acero inoxidable, conveniencia para reutilizar en diversos ambientes.
- La entrada externa de la caja y del cable se sella con las tiras de goma (no vulcanizadas) autas-adhesivo, funcionamiento de aislamiento confiable y fácil ser abierto, ser utilizado y ser mantenido en varias ocasiones
- 3types único del anillo del cable (anillo o) (φ 12.5m m, φ 17m m, φ 20m m) permite al usuario seleccionar fexiblemente según el diámetro externo real del cable óptico, con eficacia aumentando la confiabilidad y la factibilidad del lacre de la entrada del cable de la caja común.
- Las bandejas sobrepuestas del empalme de la fibra de la estructura en la caja y el dispositivo que pone a tierra aislador independiente hacer la configuración de la capacidad y la extensión de la fibra y el poner a tierra flexible, conveniente y seguro.
- El dispositivo secundario único de la fijación del cable óptico hace la instalación de cable óptico más firme y conveniente.
Especificación de la caja de la fibra óptica
MODELO | GJS (04) 3Y |
Dimensión (L*W*H) | 465*180*120m m |
Capacidad máxima | fibras arracimadas 144cores |
Capacidad de cada bandeja | 24cores |
Qty máximo de bandejas | 6pcs |
Puertos del cable | los 2in 2 hacia fuera |
Diámetro del cable | φ22mm |
Peso neto | 2.5kg |
Material | ABS |
Radio de la curvatura de fibra óptica | ≥ 40m m |
Pérdida adicional de fibra óptica | ≤ 0.01dB |
Longitud de la fibra óptica reservada | ≥ el 1.6m |
Gama de temperaturas | - ℃ 40 ~ + ℃ 70 |
Resistencia de presión lateral | ≥ 2000N/el 10cm |
Resistencia de impacto | ≥ 20n m |
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------
Accesorio estándar del cierre del empalme de la fibra óptica
Cuerpo principal | 1set |
Bandejas del empalme | 1-6pcs (configuró como sea necesario) |
Tubos de la protección del encogimiento del calor | 1-12bags (configurado como sea necesario) (incluya los tubos de la protección del encogimiento del calor, la marca del número, los lazos de nylon, el papel de la arena, el etc) |
Paquete de acero inoxidable | 1bag (pernos M5*30 y nueces 2sets, 2 ganchos, cojines planos de Φ 8, 12 pedazos del × 12 de M8 35 pernos de acero inoxidables, pernos de acero inoxidables del × 20 de 8 pedazos M5, cable de acero inoxidable 4pieces que presiona piezas, llave del hexágono 1piece) |
Paquete accesorio plástico | 1bag (2 enchufes incluyendo, 8pieces cada de Φ 12,5, anillos del cable de Φ 17 |
Cinta auta-adhesivo | 1roll |
Sellante (tira que embala + embalaje del rollo) | 1 caja cada uno |
Puntos claves de la caja de empalme de la fibra óptica de la operación
- Seleccione el anillo del cable conveniente para el diámetro externo del cable óptico penetrar en el cable óptico, cáscara del cable óptico, quite la envoltura externa, la envoltura interna y el tubo flojo, limpiar y quitar la goma de relleno del aceite en el cable, y deje 1,1 ~ longitud de fibra óptica y 30 del 1.6m ~ la base de acero de 50m m.
- Fije la abrazadera del cable, fije el cable óptico, y fije el cable óptico para fortalecer la base de acero. Si el diámetro es menos de 10m m, la parte fija del cable óptico será herida con la cinta de goma auta-adhesivo para hacer que el diámetro alcanza 12m m antes de la fijación.
- La fibra óptica se introduce en el disco de soldadura, y el tubo termocontraíble y el tubo de fusión del calor se envuelven en de las fibras ópticas que se conectarán. Después de que se suelde con autógena la fibra óptica, mueva el disipador de calor y el tubo de fusión del calor, y ponga en el acero inoxidable (o el cuarzo) que refuerza el mandril para hacer el punto de fusión de fibra óptica en el centro del tubo de fibra óptica de la protección. Caliente el tubo de la protección apropiadamente para fundir la fibra óptica y el tubo de la protección en uno, y la junta de fibra óptica protegida se afianza con abrazadera en el surco de la fibra (24 corazones de la fibra óptica se pueden distribuir en cada disco de soldadura)
- Ponga las fibras ópticas restantes uniformemente en el disco de soldadura de fibra óptica, y alinee y coloque las fibras ópticas en espiral con los lazos de nylon. El disco de soldadura se utiliza generalmente de parte inferior para rematar. Después de todo las fibras ópticas están conectadas, cubren la capa superior del disco de soldadura y la fijan.
- Localice y utilice el alambre que pone a tierra según los requisitos de diseño que dirige.
- Envuelva el cable óptico alrededor de la posición correspondiente de la entrada del cable de la cáscara de la caja del conector, rellene las tiras de aislamiento en las ranuras a ambos lados del borde de la cáscara de la caja del conector, cierre las dos cáscaras y exprima los pernos de acero inoxidables. La tensión de pernos será simétrica y uniforme hasta que se aprieten todos los pernos.
- Según los requisitos, el uno mismo de colocación localizar y fijar la suspensión para poner.
