Nombre De La Marca: | YINGDA |
Número De Modelo: | ADB-ST-RD |
Cuota De Producción: | 100 piezas |
Precio: | Negociable |
Tiempo De Entrega: | 3 días |
Condiciones De Pago: | T / T o Western Union |
Cable de caída FTTH para interiores Cable de distribución de fibra óptica de acero FRP G657A2 LSZH
Cables de canales de fibra Descripción:
Esta especificación cubre el cable de fibra óptica para la instalación en interiores.
La fibra óptica cumple los requisitos de las especificaciones ETISALAT no: FCS-10
Característica de la fibra óptica de modo único:
Punto de trabajo |
Valor |
Diámetro del campo de modo @1310nm |
8.6 ± 0,4 μm |
Diámetro del revestimiento |
125 ± 1 μm |
Error de concentricidad del núcleo |
≤ 0,6 μm |
Revestimiento no circular |
≤ 1,0% |
Diámetro del revestimiento primario |
250 ± 15 μm |
Error de concentricidad del revestimiento |
≤ 12,5 μm |
Radius de rizado de las fibras |
≥ 4 m |
Características de transmisión: (fibra desnuda)
Punto de trabajo |
Desempeño |
|
Atenuación |
1310 nm |
Se aplican las siguientes medidas: |
Pérdida de flexión Marco |
30 mm |
≤ 0,50 dB |
longitud de onda de corte |
|
≤ 1260 nm |
Dispersión cromática |
1310 nm |
Se aplican las siguientes medidas: |
longitud de onda de dispersión cero |
|
1300-1324 nm |
Pendiente de dispersión cero |
|
Se aplican las siguientes medidas: |
Aprobado por las normas de ETISALAT para curvas pequeñas
Embalaje y entrega

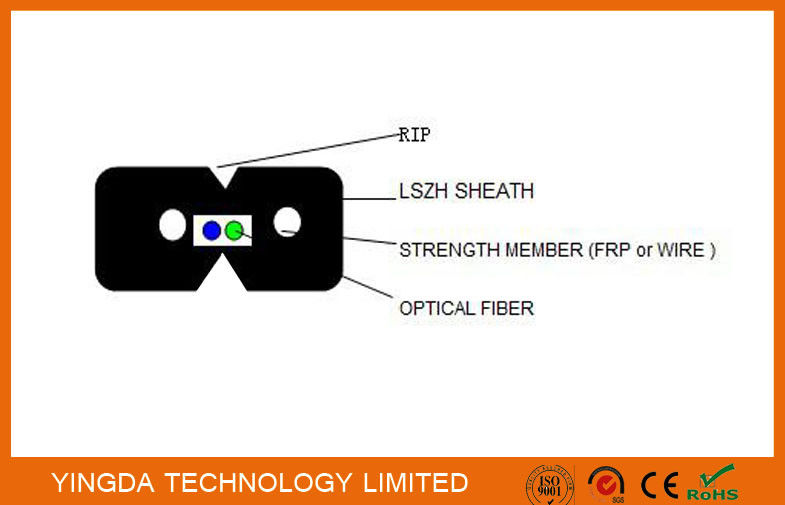

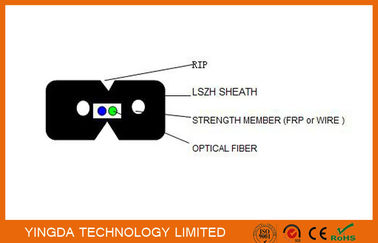

Cable de canal de fibra Detalles
Punto de trabajo |
Valor |
Fibra (núcleo) |
2,1 |
Diámetro del cable (mm) |
3.1 por 2.0 |
Peso del cable (kg/km) |
8 |
Color de las fibras |
1 rojo; 2 verdes |
Información sobre el pedido:
Número de fibras: |
1 núcleo, 2 núcleos, 4 núcleos... |
Tipo de fibra: |
G.657A1, G.657A2 |
Diámetro del cable: |
2.0x3,1 mm |
Miembro de la fuerza: |
ARP/FRP, acero |
Peso del cable |
8 kg/km |
Color de la chaqueta: |
Blanco, negro |
Aplicación: |
En interiores y exteriores |

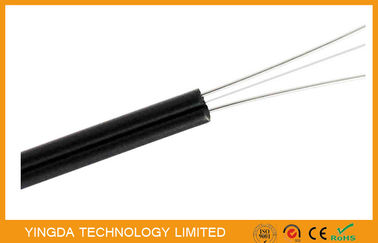

Figura -8 Cable de caída FTTH en interiores foto real:
Color blanco y negro
Cable de caída FTTH autoportante foto real:
![]() |
