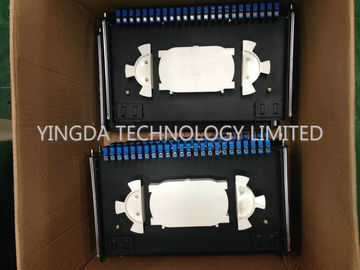

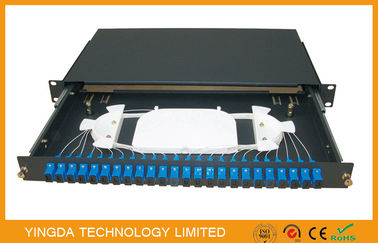

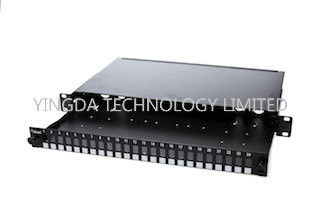

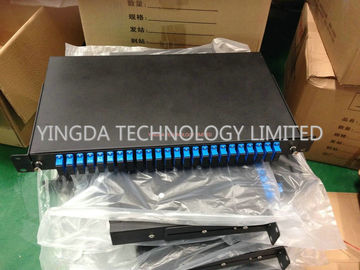

1U 48 el panel de remiendo de la fibra óptica del duplex del SC de los puertos de las fibras 24, el panel de remiendo de 19 pulgadas

El tipo el panel del cajón de Slding de remiendo de la fibra óptica es el equipo auxiliar para el cableado terminal en óptico

 red de comunicaciones de la transmisión por fibras ópticas, que es conveniente para el empalme interior del cable óptico directamente

y conexión de rama, y protector la fibra.

Características

• Aplicable en la terminación y 19" la estructura estándar,
• Diseño de desplazamiento del metal
• soporte de estante en el marco de distribución óptico ODF
• Conveniente para FC, SC, ST, LC, adaptadores E2000
• Hoja de acero en frío, con el barnizado electrostático
• Tamaño de la caja: 430*250*1U disponible, porque costó reserva.

Estructura del panel de remiendo

Incluya 3 porciones: encajone el cuerpo, componentes internos, protector de fibra óptica del conector.

1. Encajone la cáscara del cuerpo

conveniente abrirse e instalar, tienen dispositivo que pone a tierra de alto voltaje para los componentes del metal.

2. Componentes internos principalmente 3 artículos:

Ayuda del A.: el cuerpo de la estructura interna, usado para la ayuda interna;

B. Bandeja del empalme: para almacenar el conector de fibra óptica, los pedazos de la protección y la fibra restante,

los length≥1.6m de fibra óptica restantes, ≥37.5m m del radio de curva, también tienen observación para identificar la fibra;

C.: dispositivo fijo: para fijar la envoltura de cable óptico, consolide el miembro y la coleta del cableado.

Piezas de la protección de conectores de la fibra óptica: glándula del caucho de la manga y del cable

Especificación

Requisitos ambientales:

El uso al aire libre no conveniente, si necesidad de utilizar, debe tomar medidas protectoras.

Temperatura de trabajo: °C -25 a +40

Temperatura de almacenamiento: - °C 25 a +55

Humedad relativa: ≤ el85%(°C)30

Presión atmosférica: 70 ~ 106kPa

Vida de servicio: 20 años

Propiedades materiales

Los materiales del panel de remiendo de la fibra óptica son resistencia a la corrosión, propiedades físicas y químicas estables;

 todo el material debe ser compatible, y es compatible con la envoltura de cable óptico y la envoltura de la coleta del cableado.

Para prevenir la corrosión y el otro daño eléctrico, estos materiales deben ser compatibles con el otro

equipo usado en el panel de remiendo

1.  Si el uso del panel de remiendo que dirige los plásticos, su funcionamiento de la combustión está de acuerdo

 con la prueba de A GB/T5169.7, la prueba dura para 30s.

2. los materiales de fibra óptica del uso del protector del aumento del conector y el llenador caliente de la temperatura del derretimiento lo van a hacer

no sea menos del °C 120, temperatura de ablandamiento termal será no menos del °C 90, se puede utilizar adentro

una temperatura de 25 ~+40°C.

3. todos los materiales deben ser no tóxicos, no corrosivos, en la salud humana y el otro elemento del equipo

efectos secundarios.

El aspecto terminará la forma, ningunas rebabas, ningunas burbujas, ningunas grietas y vacíos, deformándose, impureza

defectos. Todo el color de fondo debe ser uniformemente continuo. Aspecto hermoso y

la construcción conveniente, pérdida de poca atenuación, estructura razonable, base reforzada se fija adentro

la caja terminal, el la envoltura tiene cable de toma de tierra, conveniente para el cable de cinta de la fibra óptica y el cable interior.

Diseño único, estante de 19 pulgadas o soporte de la pared.

Propiedades mecánicas

Resistencia a la tensión: debe soportar resistencia a la tensión axial no menos que 500N entre el terminal del cable

encajone y el cable, y no menos que 5N entre la coleta del cableado y la caja terminal.

Prueba de compresión: la caja terminal cada uno de cable debe poder soportar la presión estática vertical

no menos que 200N.

Prueba de la torsión: la caja terminal de cable debe poder soportar el ángulo de la torsión.

Propiedades eléctricas

El componente y el cable del metal de la caja del cable de fribra óptica metal la consolidación de base, de componentes del metal del cable y de la resistencia de aislamiento de tierra

resistencia de aislamiento:

debe ser ningún menos el ohmio de los de 2*104M, prueba voltaje: 500V (DC).

 fuerza del voltaje:

ninguna avería, ningún fenómeno del arco en 15Kv DC debajo de 1min, ninguna avería, ningún fenómeno del arco.
