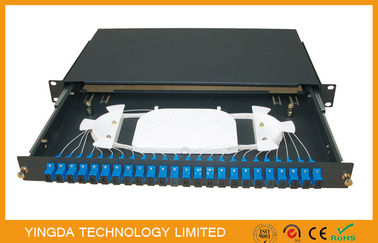

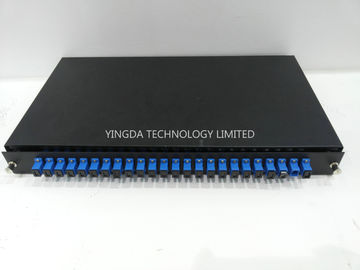

24 metales del ST ODF del SC FC LC del panel de remiendo de la fibra óptica del puerto que resbalaban el cristal del remiendo del cajón laminaron el acero

El tipo el panel del cajón de Slding de remiendo de la fibra óptica es el equipo auxiliar para el cableado terminal en óptico

 red de comunicaciones de la transmisión por fibras ópticas, que es conveniente para el empalme interior del cable óptico directamente

y conexión de rama, y protector la fibra.

Características

• Aplicable en la terminación y 19" la estructura estándar,
• Diseño de desplazamiento del metal
• soporte de estante en el marco de distribución óptico ODF
• Conveniente para FC, SC, ST, LC, adaptadores E2000
• Hoja de acero en frío, con el barnizado electrostático
• Tamaño de la caja: 430*250*1U disponible, porque costó reserva.

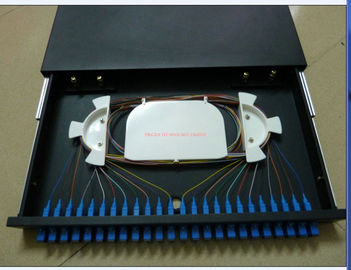

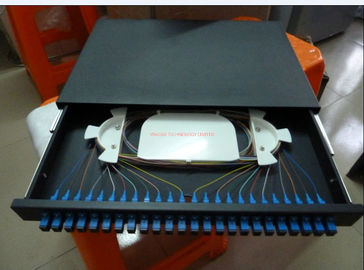

Estructura del panel de remiendo

La caja terminal de cable se compone de 3parts: encajone el cuerpo, componentes internos, conector de fibra óptica

protector.

1. Cáscara del cuerpo de la caja

Shell es conveniente de abrirse e instalar, tenga dispositivo que pone a tierra de alto voltaje para los componentes del metal.

2. Componentes internos.

Ayuda del A.: el cuerpo de la estructura interna, usado para la ayuda interna;

B. Bandeja del empalme: para almacenar el conector de fibra óptica, los pedazos y la fibra restante, el permanecer de la protección

el ≥ de fibra óptica el1.6m, ≥37.5m m de la longitud del radio de curva, también tiene observación para identificar la fibra;

C.: dispositivo fijo: para fijar la envoltura de cable óptico, consolide el miembro y la coleta del cableado.

Piezas de la protección de conectores de la fibra óptica: glándula del caucho de la manga y del cable

Especificación

Requisitos ambientales:

El uso al aire libre no conveniente, si necesidad de utilizar, debe tomar medidas protectoras.

Propiedades materiales

Los materiales del panel de remiendo de la fibra óptica son resistencia a la corrosión, propiedades físicas y químicas estables;

 todo el material debe ser compatible, y es compatible con la envoltura de cable óptico y la envoltura de la coleta del cableado.

Para prevenir la corrosión y el otro daño eléctrico, estos materiales deben ser compatibles con el otro

equipo usado en el panel de remiendo

1.  Si el uso del panel de remiendo que dirige los plásticos, su funcionamiento de la combustión está de acuerdo

 con la prueba de A GB/T5169.7, la prueba dura para 30s.

2. los materiales de fibra óptica del uso del protector del aumento del conector y el llenador caliente de la temperatura del derretimiento lo van a hacer

no sea menos del °C 120, temperatura de ablandamiento termal será no menos del °C 90, se puede utilizar adentro

una temperatura de 25 ~+40°C.

3. todos los materiales deben ser no tóxicos, no corrosivos, en la salud humana y el otro elemento del equipo

efectos secundarios.

El aspecto terminará la forma, ningunas rebabas, ningunas burbujas, ningunas grietas y vacíos, deformándose, impureza

defectos. Todo el color de fondo debe ser uniformemente continuo. Aspecto hermoso y

la construcción conveniente, pérdida de poca atenuación, estructura razonable, base reforzada se fija adentro

la caja terminal, el la envoltura tiene cable de toma de tierra, conveniente para el cable de cinta de la fibra óptica y el cable interior.

Diseño único, estante de 19 pulgadas o soporte de la pared.

Propiedades mecánicas

Resistencia a la tensión: debe soportar resistencia a la tensión axial no menos que 500N entre el terminal del cable

encajone y el cable, y no menos que 5N entre la coleta del cableado y la caja terminal.

Prueba de compresión: la caja terminal cada uno de cable debe poder soportar la presión estática vertical

no menos que 200N.

Prueba de la torsión: la caja terminal de cable debe poder soportar el ángulo de la torsión.
