Conectores de fibra de conexión rápida FTTH de 60 mm

FTTH Figura-8 Cable Azul SC UPC Pre-incorporado de fibra de instalación rápida conector mecánico 55 mm

El conector FAST es un conector prepolido que utiliza el sujeción mecánica y la alineación de un extremo de fibra dividida que se inserta en el cuerpo del conector.El conector FAST ahora es principalmente fibra de modo único 9/125um, multimodo puede hacer, pero no tanto, los conectores pueden ser SC LC FC ST con diferente apariencia externa y estructura interna.

Parámetro técnico del conector de ensamblaje:

Características del conector rápido del cable de caída

1. Cada ferrule ha sido probado dentro de 0,5 dB de pérdida de inserción, alcanzar el estándar TELECOM;
2. Adopta una ferrule cerámica de clase A de Three Circle, mejora la estabilidad del producto, baja pérdida y pequeño cambio;
3. Producción a gran escala, tecnología madura, exquisita, que aseguran la calidad de los conectores;
4. Tiene una gran practicidad y puede reutilizarse más de quince veces.
5. Performance de funcionamiento estable, baja pérdida de inserción, bajo coste de uso, baja tasa de mantenimiento y velocidad de instalación rápida;
6. Cada 100 unidades estará equipada con un dispositivo de fijación de longitud de 1 pieza.
7. Diseño de la estructura humanizada: preestablecer el punto límite del cable de caída en el maletero, y generar automáticamente una pequeña micro curva de acuerdo con la longitud de corte correcta del producto (ver figura a continuación).La micro curva indica que la fibra óptica ha estado en buen contacto con la fibra óptica incrustada, y la micro curva debe existir, pero no demasiado grande, de lo contrario la pérdida durante el período se verá afectada.

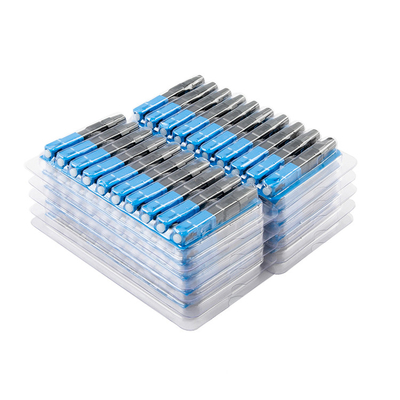

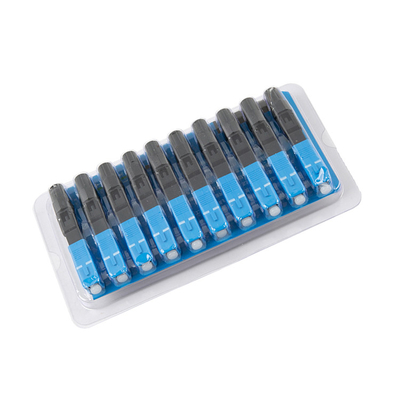

Paquete de conector de fibra óptica:

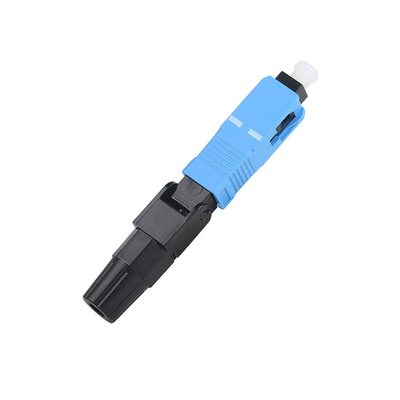

Detalles del conector rápido:

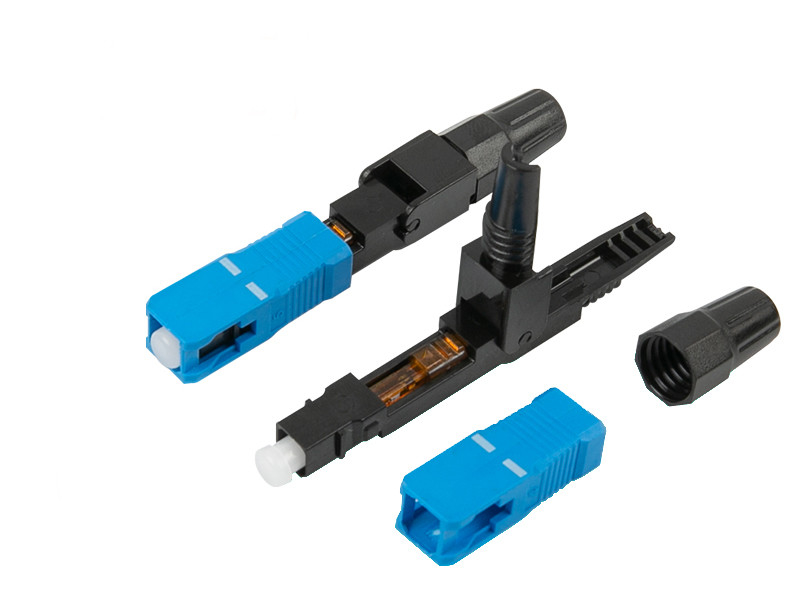

La cola del conector es una tuerca de tornillo, después de atornillar, la bota se puede voltear, después de la caída del cable insert, luego puede presionar rápidamente para apretar el cable con tuerca de tornillo.

El conector rápido con alta calidad de clase A de tres círculos ferrule de cerámica, que mejora la estabilidad del producto, garantizar una baja pérdida de tiempo largo

y un pequeño cambio; la ferrule puede ser UPC o APC.

La ranura V del conector es de plástico, con fibra pre-polida, pre-molida incrustada en el interior, hay una ranura de fijación de cable transparente.

Los dispositivos de sujeción de fibra están hechos de materiales PEI de alto rendimiento, que pueden prevenir eficazmente el envejecimiento de los componentes originales,y la estructura interna con estructura anti floja puede prevenir eficazmente la ocurrencia de pérdida excesiva de conexión de fibra.

¿Cuál es la diferencia entre el tipo largo y el corto?

El tipo largo es plano para colocar el cable de caída y el tipo corto es vertical para colocar el cable de caída

Aplicación de los conectores de fibra óptica:

Red de banda ancha del campus, Fibra al hogar, TV limitada de banda ancha, banda ancha inteligente, Fibra al edificio

Línea de producción de conectores mecánicos FTTH:

100% Inspección estricta antes del envío, verifique la cara final y los datos de pérdida de inserción.

El caso del cliente para el conector mecánico FTTH:
