Nombre De La Marca: | YINGDA |
Número De Modelo: | D013 |
Cuota De Producción: | 100 piezas |
Precio: | Negociable |
Tiempo De Entrega: | 5days después de la paga |
Condiciones De Pago: | T / T o Western Union |

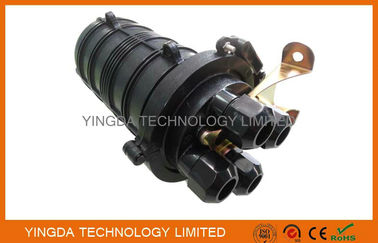

Cubierta de empalme de fibra óptica FTTH 48 fibras 4 puertos Aerial 24 núcleos
D013 Los cierres de empalme de fibra óptica están diseñados y desarrollados para satisfacer los requisitos de instalación en diferentes entornos.Esta serie de cierres de empalme de fibra óptica son adecuados para la red FTTH, tamaño compacto, peso ligero, pero un empalme de fusión de capacidad máxima de 48 núcleos.
El ámbito de aplicación es: aéreos, subterráneos, tuberías, agujeros.La temperatura ambiente oscila entre -40°C y 65°C.
Dimensión y capacidad de la caja de cierre de fibra
Dimensión exterior (Altaza x Diámetro) | 288 mm × 178 mm |
Peso (excluida la caja exterior) | 1800 g ≈ 1910 g |
Número de puertos de entrada/salida | 4 puertos redondos |
Diámetro del cable de fibra | Se aplicará el método de ensayo siguiente: |
Capacidad del FOSC | Bunchy: 4-48 (núcleos) |
GW / CTN: | 20 KGS |
Título del producto | Para el uso en el sector de la construcción |
Cuota del año de producción/CNT | 10 PCS / CTN |
Estructura de las cajas
Principales componentes
- No, no es así. | Nombre de los componentes | Cantidad |
1 | Cubierta FOSC | 1 pieza |
2 | En el caso de las máquinas de ensamblaje de fibra óptica (FOST) | Max. 4 bandejas (con una caja) |
3 | Envases de fibra | 1 piezas |
4 | Base de trabajo | 1 juego |
5 | De plástico | 1 juego |
6 | Instalación de sellos | 1 pieza |
7 | Válvula de ensayo de presión | 1 juego |
8 | Dispositivo de derivación de tierra | 1 juego |
Accesorios principales y herramientas especiales
- No, no es así. | Nombre de los accesorios | Cantidad | Utilización |
1 | Cubierta de protección contraíble por calor | Protección de los empalmes de fibra | |
2 | Las demás: | Fijación de fibras con una capa protectora | |
3 | Cables de conexión a tierra | 1 pieza | Conexión entre dispositivos de puesta a tierra |
4 | Las demás materias textiles | 1 pieza | Cables de fibra para rascar |
5 | Papel de etiquetado | 1 pieza | Fibras de etiquetado |
6 | llave inglesa especial | 2 piezas | Instalación y sujeción de tubos de entrada/salida con tubos de núcleo reforzado y tubos de entrada/salida con tubos de plástico |
7 | Papel de medición | 1 pieza | Para medir el perímetro, cuyo diámetro se amplía con cinta de sellado |
8 | Cintas de sellado | 1 anillo | Diámetro de fibra de cable que se ajusta con el anillo de junta. |
9 | Cintas aislantes | 1 anillo | Diámetro de cable de fibra de aluminio para su fácil fijación |
10 | Las demás | 1 juego | Para montaje en pared y para abrazar postes |
11 |
Tubo de amortiguación |
decidido por los clientes | Atado a las fibras y fijado con FOST, administrando el amortiguador. |
12 | Desicante | 1 bolso | Colocar en FOSC antes de sellar para desecar el aire |
Herramientas necesarias para la instalación
3. Herramientas universales (que deberá proporcionar el operador)
Nombre de los instrumentos | Uso y especificación |
Banda de cinta | Cables de medición de fibra |
Cortador de tuberías | Cortar cables de fibra |
Cortadoras eléctricas | Quitar la capa protectora del cable de fibra |
Las pinzas combinadas | Cortar el núcleo reforzado |
Las demás máquinas | Parafusil de cruce/paralelo |
Las tijeras | |
Cubierta a prueba de agua | A prueba de agua y polvo |
llave inglesa de metal | Nocas de apretón de núcleo reforzado |
4Instrumentos de ensayo y ensayo (que deberá proporcionar el operador)
Nombre de los instrumentos | Uso y especificación |
Máquina de empalme por fusión | El empalme de fibras |
OT DR | Pruebas de empalme |
Herramientas de empalme provisionales | Pruebas provisionales |

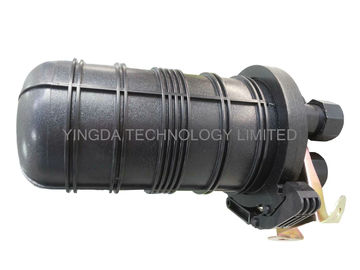

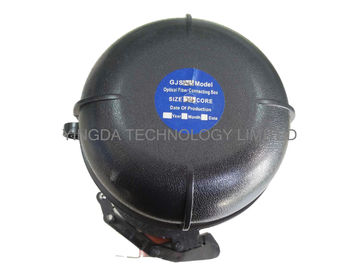

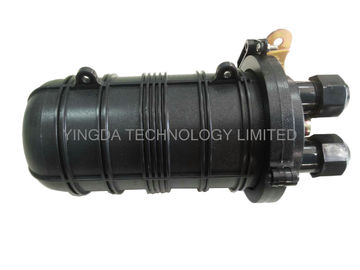

Más fotos
Los elementos de inspección y ensayo de los cierres de empalme de fibra óptica (FOSC)
Paquete, apariencia, señal, dispositivo de almacenamiento de fibra, dispositivo de unión eléctrica, rendimiento de sellado. Rendimiento de re-sellado, tira, punción, impacto, flexión, torsión, círculo de temperatura, voltaje.Fuerza de resistencia, Aislar la Resistencia
