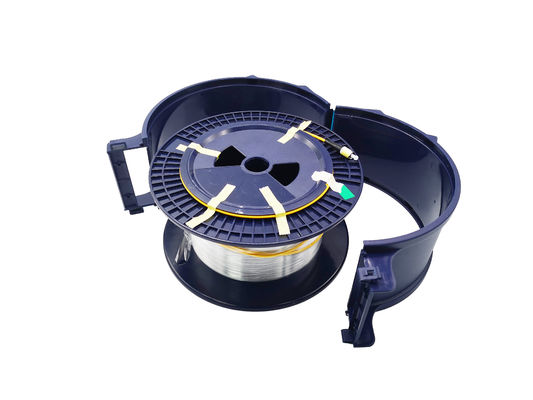

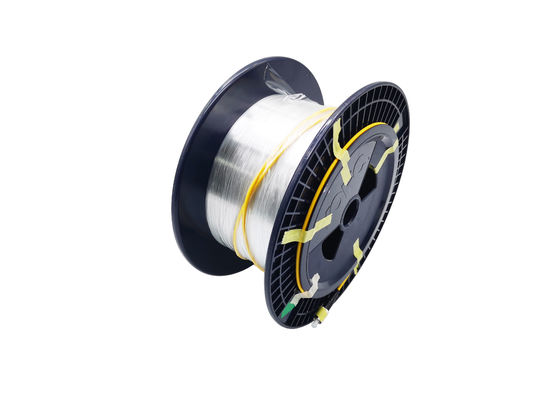

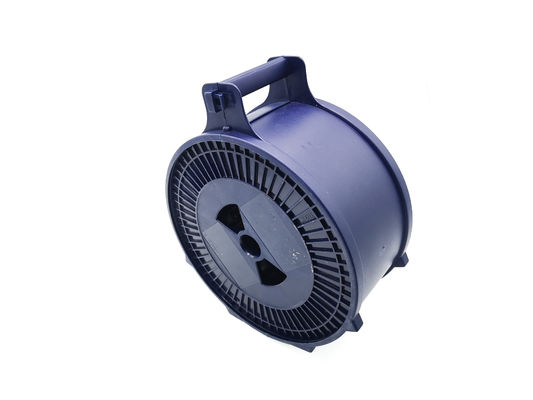

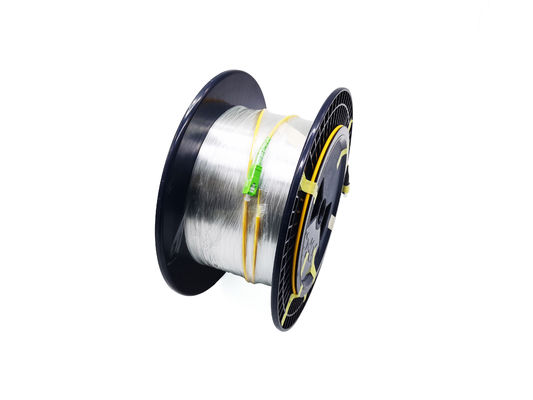

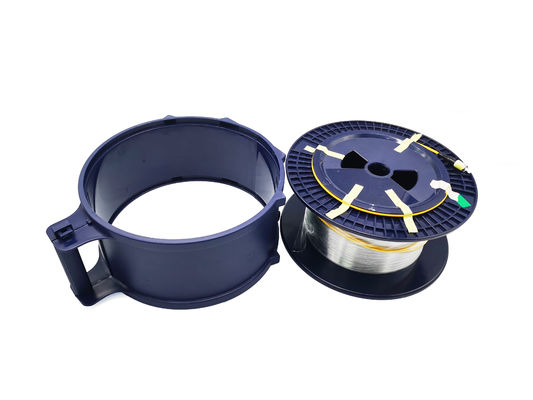

Fibra desnuda G652D G657A los 20km de la prueba de las telecomunicaciones OTDR que quitan el corazón con SC FC LC LOS 20KM de los conectores

Cuando los reflectores ópticos del ámbito de tiempo (OTDR) se utilizan para medir la fibra óptica, se encuentra a veces que el vínculo de fibra óptica es corto. Al medir vínculo de fibra óptica corto, el valor más grande de la atenuación (xxdb/km) se obtiene a menudo, que hace el índice de la atenuación incapaz de obtener una mejor evaluación. ¿Por qué?

Debido al vínculo de fibra óptica corto (generalmente menos el de 1km), OTDR midió la curva con cierta volatilidad, que afectó al cálculo numérico final. Entre los parámetros técnicos que describen OTDR, hay un índice sobre las linearidades. El índice general de OTDR es 0.05db/db (e600c: 0.05db/db, n3900a: 0.03db/db). De hecho, este indicador describe la gama de fluctuación de curva de OTDR.

Por lo tanto, para la fibra corta, la exactitud de la medida de OTDR se desafía. Este problema es también un problema común que hace frente a la cerradura de OTDR. ¿Tan qué métodos podemos reducir este impacto? ¿Cómo podemos conseguir un mejor resultado de la prueba?

1. Añada la fibra falsa de la prueba de los 2km

El efecto será reducido pues la longitud de la fibra es creciente debido a la adición de fibra falsa de la prueba de los 2km. Un resultado más satisfactorio debe estar disponible.

Pero debido al aumento de la longitud y de la introducción de error de la prueba, este método tiene algunos errores traídos por el método de prueba. Pero como los datos de prueba de la calidad del proyecto, tiene un considerable valor de referencia.

2. Pérdida del vínculo de la medida con fuente de luz y el metro de poder óptico, y longitud de la medida con OTDR

El progreso de la medida de la pérdida se mejora porque el metro de poder óptico mide la pérdida del vínculo cerca del método estándar de la medida de la pérdida usando la fuente de luz. Por supuesto, para la fibra del segmento, el nivel más de alta resolución de la exactitud de la basura óptica del palacio se utiliza para reducir el error. La medida de la longitud fue obtenida por OTDR. El valor de la atenuación de la longitud de unidad puede ser obtenido dividiendo el valor de la pérdida por el valor de la longitud.

3. La curva de la medida de OTDR se utiliza solamente como focos de la referencia, y de la medida de OTDR en la eliminación de obstáculos del vínculo.

En la medida corta de la fibra, la curva de la medida de OTDR se utiliza mejor como referencia, como base cualitativa, bastante que como base cuantitativa.

Especificación de la fibra del solo modo

Características

• OTDR + combinación desnuda de la fibra
• Interfaz de encargo: FDDI SMA, etc del estruendo D4 del ST E2000 MU del SC FC LC
• Línea doble fibra del disco desnudo de la fibra
• Alta velocidad de la transmisión, pérdida baja de la fibra, capacidad antiinterferente fuerte, selección material de gama alta, vida de servicio larga
• La fibra óptica puede llevar 10Mbps, 100Mbps, banda ancha de alta velocidad 1000Mbps
• El material no-metálico se utiliza como el atajo de la conducción de la fibra óptica, y la interferencia electromágnetica no se recibe
• En la línea de comunicación, el número de estaciones de retransmisión puede ser reducido y la calidad de la comunicación puede ser mejorada
• Cada fibra desnuda se ha probado estrictamente, y todos los datos para cumplir el estándar antes de que salga del almacén
