divisor planar del circuito de la onda luminosa del divisor del PLC de la fibra óptica 1x16

  • 1x16 Fiber Optic PLC Splitter Planar Lightwave Circuit Splitter
  • 1x16 Fiber Optic PLC Splitter Planar Lightwave Circuit Splitter
  • 1x16 Fiber Optic PLC Splitter Planar Lightwave Circuit Splitter
  • 1x16 Fiber Optic PLC Splitter Planar Lightwave Circuit Splitter
  • 1x16 Fiber Optic PLC Splitter Planar Lightwave Circuit Splitter
Lugar de origen China
Nombre de la marca YINGDA
Certificación ISO
Número de modelo divisor del fanout 1*16
Cantidad de orden mínima 100 piezas
Precio negotiable
Detalles de empaquetado 2pc/caja, caja 20pcs/carton
Tiempo de entrega 5-8days después del pago
Capacidad de la fuente 10.000 PCS por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
ratio partido divisor del 1:16 con los equipos del fanout Conector SC/APC, SC/UPC, LC/APC, LC/UPC
Tipo de fibra fibra SMF -28e G657A1 de corning Pérdida de inserción 13.6dB
Uniformidad (máximo) 1.4dB longitud de onda 1260 - 1650 nanómetro
PDL (máximo) 0.3dB estándar Telcordia GR-1221 y GR-1209
Dimensión del tubo 60*12*4m m Diámetro de cable 0.9m m
Color del cable blanco
Alta luz

Acoplador de FBT

,

PLC Splitter
Deja un mensaje
Descripción de producto

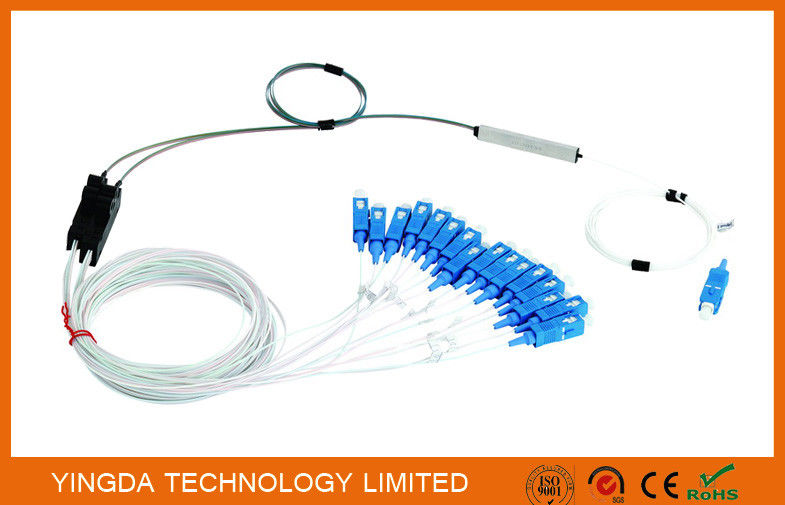

el divisor del PLC del solo modo 1x16 (divisor planar del circuito de la onda luminosa) con aviva hacia fuera los conectores de SC/UPC





Los ratios del árbol estándar del acoplador del puerto unimodal 1X3, 3X3, 1X4, 1X8, 1X16, 1X32 y 2X4, 2X8, 2X16 y 2X32 del módulo están disponibles. Ofrecen pérdida de inserción muy baja, dependencia baja de la polarización, uniformidad bien controlada así como estabilidad ambiental excelente. Los módulos del acoplador del árbol estándar se han utilizado extensivamente para partir y para mezclar señales ópticas en CATV, los LAN y el resto de las clases de sistemas de comunicación óptica.



Características

Divisores unimodales del PLC

en una variedad de tipos y de configuraciones del paquete

Fábrica óptica 100% del funcionamiento probada

Ventana de funcionamiento: 1260~1650nm

Estabilidad de la polarización (DB): ≤ 0.50dB

Se ajusta a Telcordia GR-1209-CORE-2001 y GR-1221-CORE-1999

Conectores del ST LC del SC de FC disponibles

El UPC APC está disponible



Espec. técnicas para el divisor del PLC con el conector



DIVISOR 1xn



Artículo 1x2 1x4 1x8 1x16 1x32 1x64 1x128
Tipo de la fibra G.657.A
Longitud de onda de trabajo 1260nm~1650nm
Pérdida de inserción estándar (DB) ≤4.2 ≤7.6 ≤10.7 ≤14.0 ≤17.2 ≤20.8 ≤24.0
Pérdida de inserción del P-Grado (DB) ≤4.0 ≤7.4 ≤10.5 ≤13.8 ≤17.0 ≤20.4 ≤23.7
Uniformidad (DB) ≤0.6 ≤0.8 ≤0.8 ≤1.0 ≤1.5 ≤2.0 ≤2.0
PDL (DB) ≤0.2 ≤0.2 ≤0.3 ≤0.3 ≤0.3 ≤0.4 ≤0.5
Pérdida dependiente de la longitud de onda (DB) ≤0.6 ≤0.8 ≤0.8 ≤1.0 ≤1.5 ≤2.0 ≤2.0
Pérdida de vuelta (DB) ≥50
Directividad (DB) ≥55
Temp.Gange de funcionamiento -40℃~+85℃
Nota: El parámetro antedicho está para el divisor con el conector. Si sin el conector, la pérdida de inserción reducirá por 0.2dB.



divisor 2XN

Artículo 2x2 2x4 2x8 2x16 2x32 2x64 2x128
Tipo de la fibra G.657.A
Longitud de onda de trabajo 1260nm~1650nm
Pérdida de inserción estándar (DB) ≤4.4 ≤8.0 ≤11.0 ≤14.6 ≤17.8 ≤21.0 ≤24.4
Pérdida de inserción del P-Grado (DB) ≤4.2 ≤7.7 ≤10.8 ≤14.1 ≤17.4 ≤20.7 ≤24.0
Uniformidad (DB) ≤0.8 ≤1.0 ≤1.2 ≤1.5 ≤1.8 ≤2.0 ≤3.0
PDL (DB) ≤0.2 ≤0.2 ≤0.3 ≤0.3 ≤0.3 ≤0.4 ≤0.5
Pérdida dependiente de la longitud de onda (DB) ≤0.8 ≤1.0 ≤1.2 ≤1.5 ≤1.8 ≤2.0 ≤3.0
Pérdida de vuelta (DB) ≥50
Directividad (DB) ≥55
Temp.Gange de funcionamiento -40℃~+85℃
Nota: El parámetro antedicho está para el divisor con el conector. Si sin el conector, la pérdida de inserción reducirá por 0.2dB.





Más imágenes



divisor planar del circuito de la onda luminosa del divisor del PLC de la fibra óptica 1x16 0divisor planar del circuito de la onda luminosa del divisor del PLC de la fibra óptica 1x16 1
