12 puertos corazones del duplex 24 del panel de remiendo de la fibra óptica de Slding del soporte de estante de 19 pulgadas 1U LC UPC

Lugar de origen China
Nombre de la marca YINGDA
Certificación ISO,CE
Número de modelo GPSR-2LC12
Cantidad de orden mínima 50 PC
Precio Negotiable
Detalles de empaquetado 1 PC/caja, 5 PC/caja del cartón

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Material Acero en frío Grueso 1.2m m SPCC
Capacidad 24 solas coletas de la fibra de los corazones Puerto del conector Puerto a dos caras del adaptador del LC
Uso marco de distribución óptico 19inch (ODF) método del installatino el panel de remiendo del soporte de estante
color Negro Dimensión 480*300*1U milímetro
Alta luz

soporte de estante ODF

,

desplazamiento del panel de remiendo

Deja un mensaje
Descripción de producto

12 puertos corazones del duplex 24 del panel de remiendo de la fibra óptica de Slding del soporte de estante de 19 pulgadas 1U LC UPC



El panel de remiendo del soporte de estante se utiliza principalmente para el connetion y el almacenamiento entre el cable del iber de f y la coleta ópticos en el equipo. Puede ser instalación montada y piso-permanente wal. El cuerpo de la caja se hace del acero en frío de alta calidad, el sparying electrostático, el aspecto es hermoso y la operación es conveniente.





Yingda que resbala el panel de remiendo de la fibra óptica puede instalar adpaters del ST del SC LC FC, y el maxmim puede ser 12cores, 24cores, 48cores, 72cores 96cores 144cores en la petición del cliente por el panel del adaptador de 1U 2U 3U 4U 6U etc. puede ser a una cara, duplex por hozitontal o el diseño oblicuo con los brakcets del montaje a fijar en rak monta el marco. Es diseño elegante a proveer de la protección para la conexión terminal del cable óptico y la instalación de fibra óptica del adaptador. Es una cosechadora del termiantion, de la protección, de la conexión y de la gestión de los cables de la fibra.





12 características portuarias del panel de remiendo de la fibra óptica

  • Estándar flexible 19" instalación del gabinete del estante
  •
  • Operaciones delanteras completas con los accesorios y las barras de la gestión, área extensa, diseño razonable del cable
  • Suficiente área que encanilla para las fibras redundantes dentro del panel de remiendo
  • Espacio que encanilla disponible para las fibras y las coletas para aumentar la protección para las fibras, las coletas y las conexiones
  • Barra del montaje del adaptador disponible llevar a cabo tipos múltiples de adaptadores como ST LC y E2000, etc. del SC de FC.
  • Protección completa de los radios de doblez
  • todas las partes en la caja serán arreglo con los tornillos en parte inferior
  • El cable principal incorpora la caja de la parte posterior, y entonces la distribución en la operación delantera

12 puertos corazones del duplex 24 del panel de remiendo de la fibra óptica de Slding del soporte de estante de 19 pulgadas 1U LC UPC 0

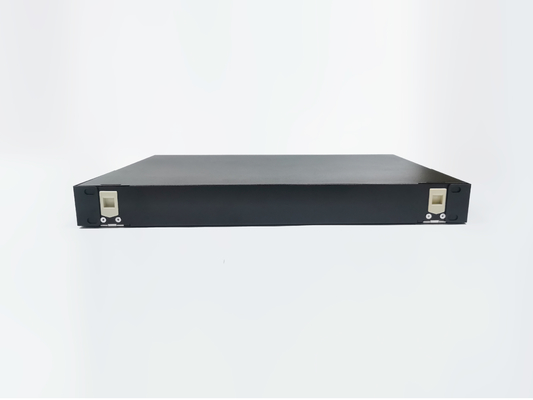

El este panel de remiendo 12port es deisng para el estante 19inch, los oídos de montaje se fija en ambos lado de la caja antes de la entrega con los tornillos, cuando la construcción, la desatornilla por favor entonces para dar vuelta alrededor para fijarla en la caja para montar.


12 puertos corazones del duplex 24 del panel de remiendo de la fibra óptica de Slding del soporte de estante de 19 pulgadas 1U LC UPC 1

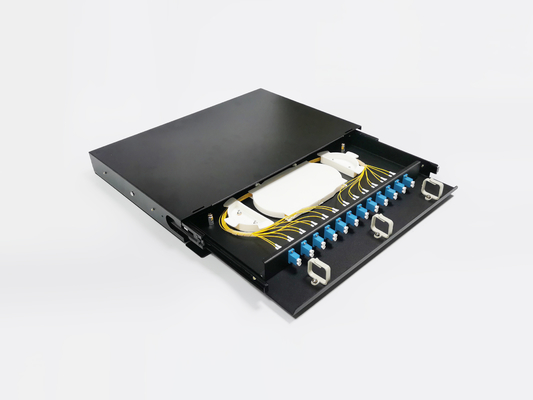

Hay área grande de la gestión de la fibra delante de las placas de adaptador, las coletas o los cables de la distribución pueden estar hacia fuera de izquierda o de lado derecho, y con las abrazaderas plásticas para que la bobina del cable asegure cada fibra para no molestarse.


12 puertos corazones del duplex 24 del panel de remiendo de la fibra óptica de Slding del soporte de estante de 19 pulgadas 1U LC UPC 2

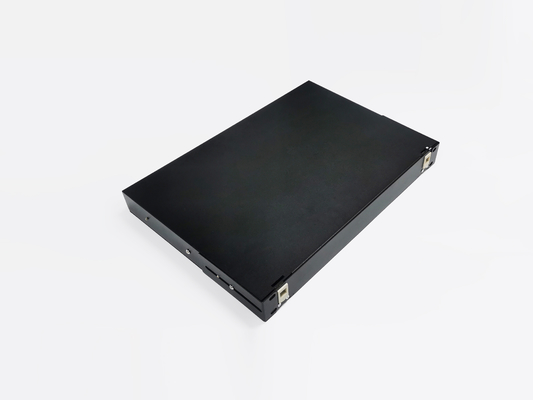

Esta diapositiva del metal del uso del panel de remiendo del LC UPC, fricción lisa e instalación conveniente.

Saque solamente de la parte inferior entonces puede manejar fácilmente la fibra, después de hecho, tirón de nuevo a la cerradura él con las puertas principales, diseño a prueba de polvo.


12 puertos corazones del duplex 24 del panel de remiendo de la fibra óptica de Slding del soporte de estante de 19 pulgadas 1U LC UPC 3

  • el panel de remiendo 1U puede poner las bandejas de 2pcs 12fiber, cada capacidad del empalme de la fusión de la bandeja es la sola fibra 12cores, si fibra dual, poder 24cores máximo.
  • Mientras tanto, las placas de adaptador en la altura delantera 1U pueden hacer el duplex máximo del SC 24pcs = 48cores, todos los adaptadores fijarán con los tornillos.
  • El logotipo de seda del cliente de la impresión, la marca, el número de serie, o la otra información sobre la caja como su deseo.

12 puertos corazones del duplex 24 del panel de remiendo de la fibra óptica de Slding del soporte de estante de 19 pulgadas 1U LC UPC 4

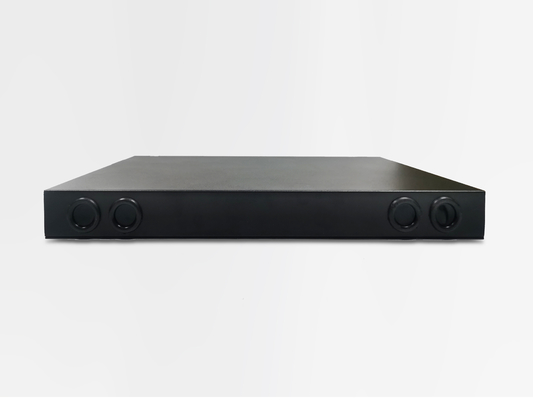

Los puertos del cable del panel de remiendo de Yingda se abrieron en la parte posterior, la cantidad y el diámetro del cable puede ser modificado para requisitos particulares. Si el cliente no especificar, hace 4ports en la parte posterior, 2pcs cada lado, diámetro 20m m del cable con el sello de goma para la prueba del polvo.

Dentro de la caja sea accesorio del cable del metal y los accesorios plásticos por consiguiente, que aseguran todo el cable en el lugar en a largo plazo y no lío.


Información de la orden del panel de remiendo del soporte de estante

Modelo

Dimensión (milímetros)

Capacidad máxima (corazones)

GPSR-SC12

480×200×1U

12

GPSR-SC24

480×200×1U

24

GPSR-SC48

480×200×2U

48

GPSR-FC12

480×200×1U

12

GPSR-FC24

480×200×1U

24

GPSR-FC48

480×200×2U

48

GPSR-ST12

480×200×1U

12

GPSR-ST24

480×200×1U

24

GPSR-ST48

480×200×2U

48



24 especificaciones técnicas de fibra óptica del panel de remiendo de los corazones

temperatura ambiente - 25℃~+40℃
humedad relativa el ≤85% (+30℃)
presión atmosférica 70kPa~106kPa
Resistencia de aislamiento

miembro de fuerza del metal del terminal y del cable del cable de fribra óptica,

componentes sí mismo, cable de fribra óptica del metal del cable de fribra óptica

componentes y la tierra, la resistencia del metal de aislamiento

si > 2 x 104MΩ.

Fuerza dieléctrica

miembro de fuerza del metal del terminal y del cable del cable de fribra óptica,

componentes sí mismo, cable de fribra óptica del metal del cable de fribra óptica

componentes del metal y la tierra, bajo voltaje 15kV para

1min sin avería, ningunos fenómenos de formación de arcos.






12 puertos corazones del duplex 24 del panel de remiendo de la fibra óptica de Slding del soporte de estante de 19 pulgadas 1U LC UPC 5

El accesorio estándar incluye: oídos del soporte de estante, bandeja del empalme, montando equipos, manga de protección del encogimiento del calor, lazo de nylon, abrazaderas del cable



Si la necesidad pre-terminó con las coletas y los adaptadores, hable por favor con las ventas para los detalles.

El OEM o el ODM es aceptable.
