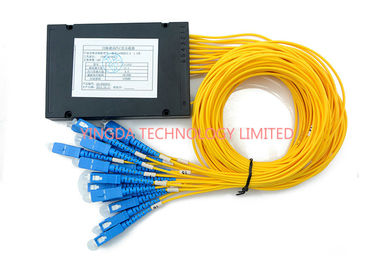

Pequeña estabilidad pasiva del SC SM 2.0m m del divisor 1X16 del PLC de la fibra óptica de FTTH alta
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xConector | SC/UPC | type2 de la fibra | fibra SMF-28e de corning |
---|---|---|---|
Pérdida de inserción | DB 13,5 | Uniformidad (máximo) | DB 1,2 |
longitud de onda | 1260-1650nm | PDL (máximo) | 0,25 DB |
módulo de la caja plástica | 120*80*18 milímetro | Longitud de fibra | 1,5 Metro |
Diámetro de cable | 2.0m m | ratio partido | divisor del PLC 1x16 |
Alta luz | Acoplador de FBT,PLC Splitter |

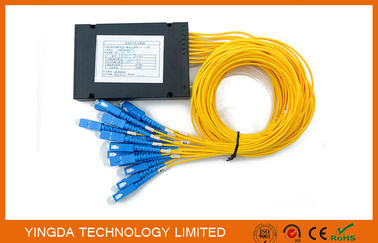

Divisor pasivo de la caja plástica del SC SM 2.0m m de Moule 1X16 del divisor del PLC de la fibra óptica de FTTH
El divisor óptico de (PLC) de los circuitos planares de la onda luminosa es los dispositivos de ramificación ópticos completamente pasivos que exhiben pérdida muy baja del inertion y PDL, gran uniformidad del canal y una gama perative de la longitud de onda amplia.
Estos divisores manufactrued y se prueban a Telcordia-1209-core y a GR-1221-core para proporcionar el alto rendimiento, diseñado específicamente para cumplir el requisito duro de las redes de FTTH, de PON y de CATV.
Usos
* FTTH, FTTC, FTTB
* Redes ópticas pasivas (PON)
* Redes de CATV y comunicaciones de datos
* Equipo y sistemas de la fibra óptica
Características
* Alta uniformidad
* Pérdida de inserción baja
* Acuerdo y tamaño pequeño
* Altas confiabilidad y estabilidad
* Entrada y salida opcionales
Especificación del PLC | |||||||||
Longitud de onda (nanómetro) | 1260-1650 | ||||||||
Parámetros | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×4 | 2×8 | 2×16 | 2×32 |
Pérdida de inserción (con el conector) (DB) |
≤7.4 | ≤10.7 | ≤13.7 | ≤16.9 | ≤21 | ≤7.8 | ≤11.5 | ≤14.5 | ≤17.7 |
Pérdida de inserción (SIN el conector) (DB) |
≤7.7 | ≤11.2 | ≤14.2 | ≤17.5 | ≤21.5 | ≤8.3 | ≤12 | ≤15 | ≤18.2 |
Uniformidad (DB) | ≤0.8 | ≤1.0 | ≤1.4 | ≤1.9 | ≤2.7 | ≤1.7 | ≤1.7 | ≤2.2 | ≤2.7 |
PDL (DB) | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.2 | ≤0.4 | ≤0.4 | ≤0.4 |
Tamaño (Blocklesstype) (H×W×L) (milímetro) | 4×7×60 | 4×12×60 | 6×20×80 | 6×40×100 | 4×7×60 | 4×12×60 | 6×20×80 | ||
Pérdida de vuelta (DB) | >50 | ||||||||
Directividad (DB) | >55 | ||||||||
TemperatureRange (°C) | -40~+75 | ||||||||
Temperatura de almacenamiento (°C) | -40~+85 |
2×N (N>2) (sin el conector)
parámetros |
2×4 |
2×8 |
2×16 |
2×32 |
||
1 |
Operación longitud de onda (nanómetro) |
1260~1650 |
||||
2 |
Pérdida de inserción (DB) |
Máximo |
7,8 |
11,2 |
14,2 |
17,4 |
3 |
Uniformidad de la pérdida (DB) |
Máximo |
1,2 |
1,5 |
1,8 |
2,0 |
4 |
Pérdida de vuelta (DB) |
Minuto |
55 |
55 |
55 |
55 |
5 |
PLD (DB) |
Máximo |
0,2 |
0,3 |
0,4 |
0,4 |
6 |
Directividad (DB) |
Minuto |
55 |
55 |
55 |
55 |
7 |
Pérdida dependiente de la longitud de onda (DB) |
0,4 |
0,4 |
0,5 |
0,5 |
|
8 |
Longitud de la coleta (m) |
1,2 (±0.1) o cliente especificado |
||||
9 |
Tipo de la fibra |
Cusomization |
||||
10 |
Temperatura de la operación (°C) |
-40~85 |
||||
11 |
Temperatura de almacenamiento (°C) |
-40~85 |
||||
12 |
Dimensión (L×W×H) (milímetros) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
Nota: Toda la medida fue hecha en la temperatura ambiente y la especificación incluye los conectores.
