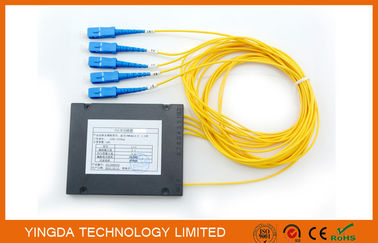

Azul bajo del SC/del UPC G657A2 el 1.5M del módulo de la caja del divisor del PLC del PDL, divisor de la fibra óptica
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xConector | SC/upc | Tipo de fibra | solo modo G657A2 |
---|---|---|---|
Pérdida de inserción | 7.3/7.0dB | Uniformidad (máximo) | DB 1,5 |
longitud de onda | 1260 - 1650 nanómetro | PDL (máximo) | 0,2 DB |
tamaño del módulo | 100×80×10 milímetro | tamaño cuadrado del tubo | 40×4×4 milímetro |
tamaño plano del tubo | 60×7×4 milímetro | ||
Alta luz | De fibra óptica Splitter,Acoplador de FBT |
Azul del módulo SC/UPC G657A2 el 1.5M de la caja del divisor del PLC del 1:4, divisor de la fibra óptica
El divisor planar de (PLC) del circuito de la onda luminosa es un tipo de dispositivo óptico de la gestión del poder que sea
fabricado usando tecnología óptica de la guía de onda de la silicona. Ofrece confiabilidad tamaño pequeño, alta,
la gama de longitud de onda de funcionamiento ancha y la buena uniformidad de canal a canal, y es ampliamente utilizadas
en las redes de PON para realizar la señal óptica accione partir.
YINGDA proporciona series enteras de productos del divisor 1xN y 2xN que se adapten para los usos específicos.
Todos los productos cumplen los requisitos GR-1209-CORE-2001 y GR-1221-CORE-1999.
Características
- Pérdida de inserción baja
- PDL bajo
- Alto aislamiento
- Diseño compacto
- Buena uniformidad de canal a canal
- Longitud de onda de funcionamiento amplia
- Altas confiabilidad y estabilidad
Usos
- FTTH
- Red de PON
- Vínculos de CATV
- Equipo de comunicación
Especificación
Table1 – divisor del PLC 1×N
Longitud de onda de funcionamiento (nanómetro) | 1260~1650 | ||||
Tipo de la fibra | G657A1 o como pedido de los clientes | ||||
Configuración del puerto | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
Pérdida de inserción (DB) | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 |
Uniformidad de la pérdida (DB) | 0,6 | 0,8 | 1,2 | 1,5 | 2 |
Pérdida dependiente de la polarización (DB) | 0,2 | 0,2 | 0,25 | 0,3 | 0,35 |
Pérdida dependiente de la longitud de onda (DB) | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 |
Pérdida dependiente de la temperatura (- 40~85) (DB) | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 |
Pérdida de vuelta (DB) | 55/50 | ||||
Temperatura de funcionamiento | -40~+85 | ||||
Directividad (dB) | ≥ 55 | ||||
Temperatura de almacenamiento | -40~+85 |
Cuadro 2 – divisor del PLC 2×N
Parámetros | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
Longitud de onda de funcionamiento (nanómetro) | 1260~1650 | ||||
Tipo de la fibra | SMF-28e o cliente especificado | ||||
Pérdida de inserción (DB) | 4,2 | 7,6 | 11,0 | 14,5 | 17,5 |
Uniformidad de la pérdida (DB) | 0,8 | 1,5 | 1,5 | 2,0 | 2,5 |
Pérdida de vuelta (DB) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
Dependiente de la polarización | 0,2 | 0,2 | 0,3 | 0,4 | 0,4 |
Directividad (dB) | 55 | 55 | 55 | 55 | 55 |
Dependiente de la longitud de onda | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 |
Estabilidad de temperatura | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Temperatura de funcionamiento (°C) | -40~85 | ||||
Temperatura de almacenamiento (°C) | -40~85 | ||||
Dimensión del módulo (milímetros) | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 |
Notas:
- Especificado sin los conectores.
- Añada una pérdida adicional 0.2dB por el conector.
- 1x64,1x128,2x64 también puede ser ofrecido.
