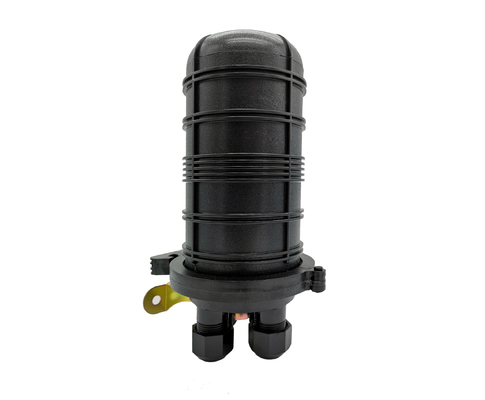

Mini PC mecánica vertical IP68 de la base del cierre 48 del empalme de la fibra óptica de la bóveda de FTTH

  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
Lugar de origen China
Nombre de la marca YINGDA
Certificación ISO,SGS
Número de modelo GJS-D013
Cantidad de orden mínima 100 piezas
Precio Negotiable
Detalles de empaquetado 1pc/caja, caja del cartón 10pcs/
Tiempo de entrega 5days después de la paga
Condiciones de pago T / T o Western Union
Capacidad de la fuente 50, 000pcs por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
forma Cierre del empalme de la bóveda capacidad máxima cierre arracimado de 48 fibras de los corazones
puerto del cable 4 puertos redondos empalman el cierre diámetro del cable Φ8mm~Φ13mm
Material ABS PP DE LA PC Bandeja del empalme bandeja máxima de 4 corazones de las PC 12
dimensión del cierre 288*178 milímetro Peso 2,0 KILOGRAMOS
Qty del cartón 10 PC tamaño del cartón 80*43*35 milímetro
Alta luz

Gabinete de empalme de fibra óptica

,

Cierre común de la fibra óptica
Deja un mensaje
Descripción de producto

ABS mecánico vertical PP de la PC IP68 de la base del cierre 48 de FTTH Mini Dome Fiber Optic Splice





El mini cierre de 48 corazones es conveniente para el conducto aéreo, de cable, haber enterrado directo, el pedestal y proporciona las soluciones perfectas para la protección de los puntos del empalme de la fibra contra el ambiente. Conveniente para la exportación de los cables del multi-cliente, dé una mejor solución para el proyecto de FTTH.





FTTH Mini Closure Features

  • Plástico que dirige de alta calidad, vida de servicio larga
  • Sistema confiable del lacre de la junta, clasificado a IP68
  • Alta fuerza compresiva.
  • los Multi-cables se permiten pasar a través de un mismo puerto con la cerradura mecánica.
  • la capacidad máxima puede ser 48cores con la bandeja del stroage de la fibra en la parte posterior.

48 corazones empalman la especificación del cierre

Dimensión exterior (diámetro de la altura x)

288mm×178m m

Peso (excepto la caja exterior)

1800g-1910g

Número de puertos de la entrada/de mercado

4 pedazos

Diámetro del cable de la fibra

Φ8mm~Φ16 milímetro

Capacidad de FOSC

Arracimado: 4-48 (corazones)

Tamaño de la cubierta de FOSC

Diámetro de la altura x: 208m m x 132m m

Capacidad de la bandeja del empalme de la fibra óptica (FOST)

Arracimado: 4,6,8,12, (corazones)

Bandeja de la tenencia de la fibra

1pc



Mini PC mecánica vertical IP68 de la base del cierre 48 del empalme de la fibra óptica de la bóveda de FTTH 0

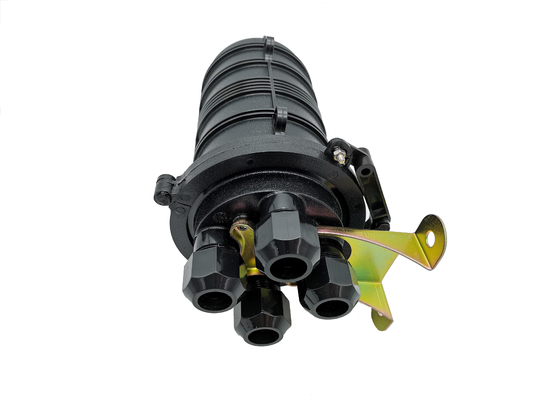

Cada bóveda con los puertos de la ronda 4pcs con gronments del cable y sello de goma para el lacre mecánico. puede utilizar la mano o la llave plástica para abrirse y cercano.



------------------------------------------------------------------------------------------------------------------------------------------------------

Mini PC mecánica vertical IP68 de la base del cierre 48 del empalme de la fibra óptica de la bóveda de FTTH 1

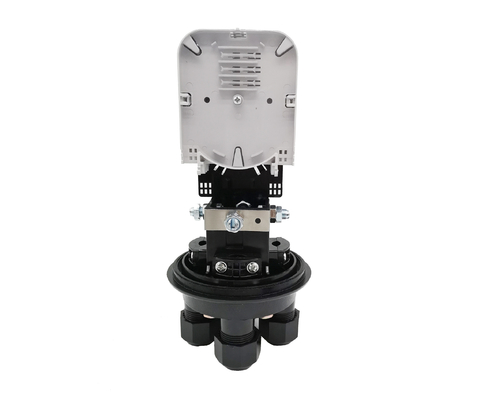

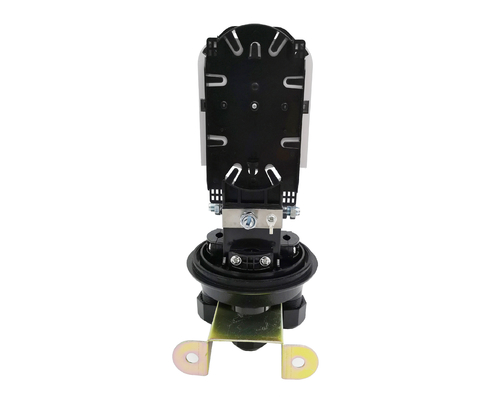

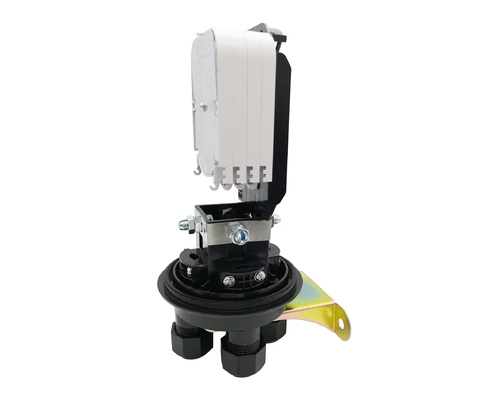

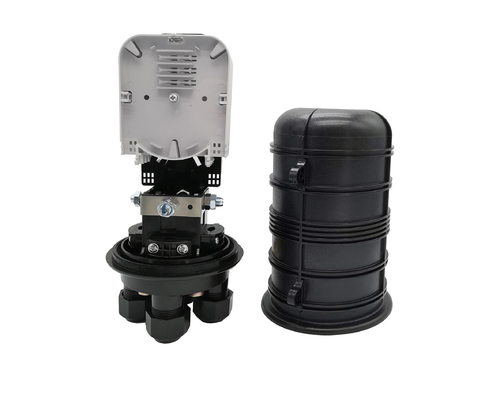

La caja de empalme puede ser configurate con la bandeja de 4pcs 6/12fiber, remata con la cubierta transparente, y los fija en la placa posterior, la placa es bandejas del almacenamiento de la fibra para la fibra y la gestión del rebundtand.

-------------------------------------------------------------------------------------------------------------------------------------------------------



Lista accesoria del cierre de fibra óptica del empalme:



Mini PC mecánica vertical IP68 de la base del cierre 48 del empalme de la fibra óptica de la bóveda de FTTH 2

No.

artículo

Uso

1

Termocontraíble



manga protectora

Empalmes de protección de la fibra

2

Lazo de nylon

Fibra de fijación con la capa protectora

3

Alambre de conexión a tierra

El despachar entre los dispositivos de conexión a tierra

4

Trapo abrasivo

Rasguño de los cables de la fibra

5

Papel de etiquetado

Fibras de etiquetado

6

Llave especial

Instalando y apretando la nuez de la base reforzada y la nuez (plástico)



del tubo de la entrada/de mercado

7

Papel de medición

Para medir perímetro, cuyo se agranda su diámetro



con la cinta del sello

8

Cinta del sello

Diámetro de agrandamiento del cable de la fibra que cabe adentro con el anillo de la junta.

9

Cinta del aislamiento

Diámetro de agrandamiento del cable de la fibra para la fijación fácil

10

Aro del metal

Para el abrazo del montaje en la pared y del polo

11

Tubo del almacenador intermediario



Enganchado a las fibras y fijado con FOST, almacenador intermediario de manejo.

12

Desecante

Puesto en FOSC antes de sellar para el aire de desecación



Parámetros técnicos de la caja de conexiones del cable óptico de FOSC

  • Funcionamiento del sello: después de que se selle la caja, infle a 100kPa hacia adentro (la inflación se aplica solamente a los modelos con el agujero de aire), y después empápelo en el agua de la temperatura normal, después de 15 minutos de la observación constante, allí no es ninguna burbuja a desbordar.
  • Resistencia de aislamiento: la resistencia de aislamiento entre el pedazo del trabajo del metal y la tierra es mayor que 20kMΩ.
  • Presurización: no hay avería o flash terminado debajo de 15kVdc/1min entre el pedazo del trabajo del metal y la tierra.
  • El radio de la curvatura de la fibra 40m m, sin pérdida adicional dentro de la bandeja del empalme.
  • Puede llevar la resistencia a la tensión axial ninguna menos que 1000N.
  • Curso de la vida: 25 años.
  • Otros funcionamientos son todos de acuerdo con el requisito de YD/T814-1998 estándar.



Condiciones de la operación:

  • Temperaturas: -40℃~+65℃
  • Humedad: el ≤95% (en 40℃)
  • Presión de aire: 70kPa ~106kPa



Uso: aéreo, subterráneo, tubería, agujero de la mano, soporte de la pared, soporte del polo.

Mini PC mecánica vertical IP68 de la base del cierre 48 del empalme de la fibra óptica de la bóveda de FTTH 3



Pasos de la instalación

  1. Abra el cierre
  2. Determine la longitud del cable de la fibra que se fijará y pelado dentro de FOSC
  3. Pele las capas protectoras del cable de la fibra y de la fibra
  4. Corazones separados de la fibra y preparar el trabajo antes del cable de fijación de la fibra
  5. Cable de la fibra del arreglo y base reforzada
  6. Fibras del empalme
  7. Instale las fibras protectoras termocontraíbles de la manga y de la casa
  8. Controle completo
  9. Monte la vivienda y el arreglo FOSC de FOSC
