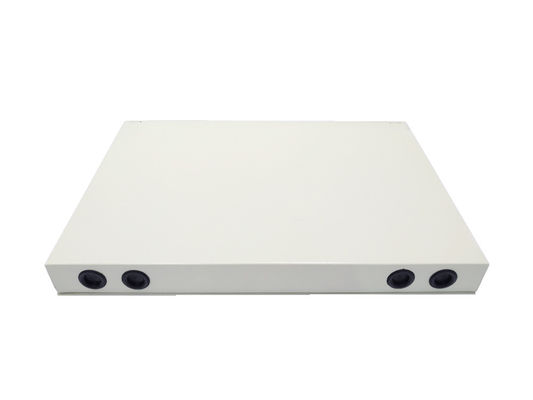

24 conectores portuarios 19" del SC APC soporte de estante del metal blanco del marco de distribución del panel de remiendo de la fibra óptica de ODF

24 conectores portuarios 19" del SC APC soporte de estante del metal blanco del marco de distribución del panel de remiendo de la fibra óptica de ODF

El panel de remiendo de la fibra óptica es el equipo auxiliar para el cableado terminal en la transmisión de fibra óptica

red de comunicaciones, que es conveniente para el empalme interior del cable óptico directamente y la conexión de rama,

 y protector la fibra.

Especificación

Características

Aplicable en la terminación y 19" la estructura estándar, diseño del soporte de estante, hoja de acero en frío metal, con el barnizado electrostático, grueso de 1.2m m después de pintar.

El color gris, liso total no tiene grietas o huella dactilar.

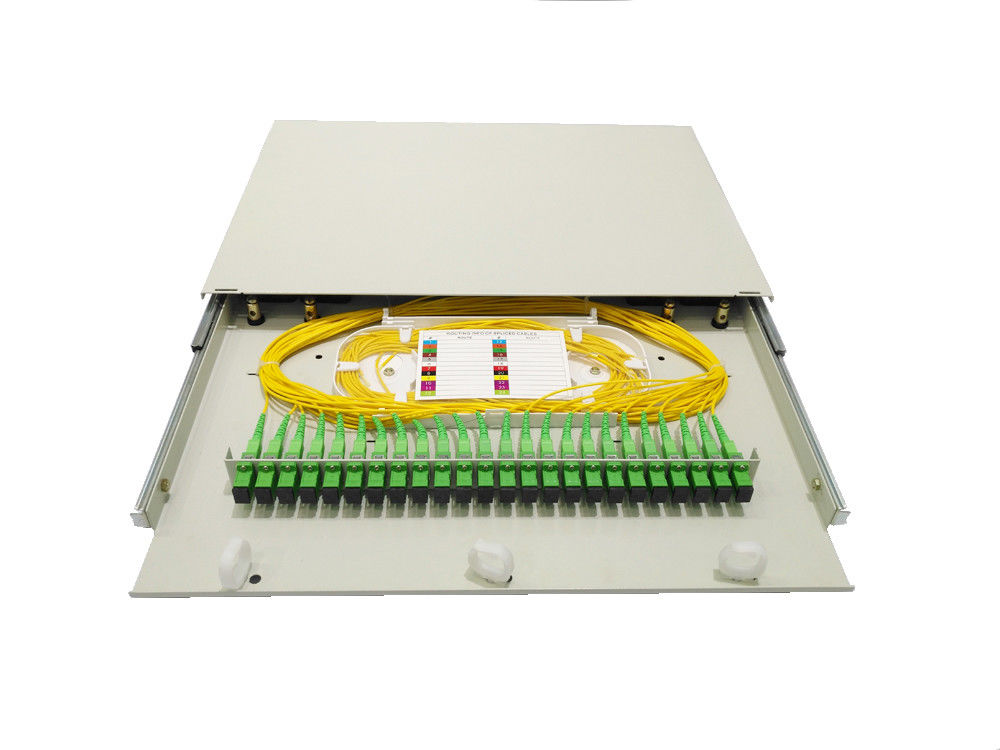

1U la altura 44.54m m puede llevar a cabo la placa de adaptador a una cara del SC 24pcs, el adaptador está con el agujero del reborde, toda la caja entregó con los tornillos para fijar los adaptadores en la placa para hacerla estable durante el transporation a largo plazo, no diapositiva.

1U 24cores equipados de la bandeja del empalme de la fusión de 1 pedazo, 24cores máximo cantan almacenamiento de la fibra, hay bastante espacio para la gestión o el almacenamiento larga de la fibra 1.5meter.

La caja puede ser estante montado en el marco 19inch o 23inch de ODF montando los oídos, que serán configuración con el bolso accesorio, con bastantes tornillos, cuando entrega, no fijada en la caja. los pls la sacan cuando construcción in situ.

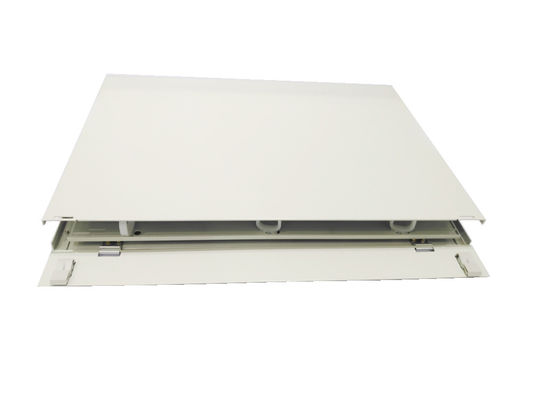

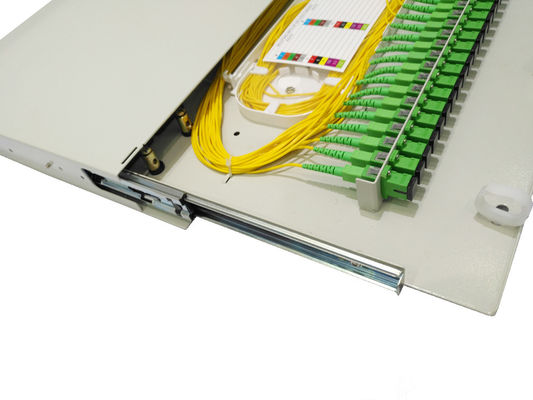

La caja con las abrazaderas de la entrada del cable 4pieces y los sellos de goma para prevenir el polvo o la rata, que hacen la gestión de la fibra fácil y agradable. La bandeja de la diapositiva del metal es mejor que la bandeja plástica, él es de largo tiempo no utilizar ninguna rotura, es muy liso y conveniente sacar de la bandeja interna.

Hay también abrazaderas del cable 3plastic para la gestión de la salida del cable, diseño de la humanidad, allí es muchos tipos de abrazaderas puede ser elegir.

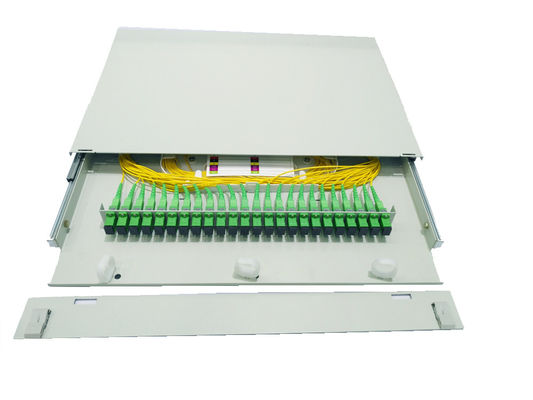

La caja total será cerrada con un clip en el frente y puede ser tirón hacia arriba o hacia abajo con un tenedor del metal en la parte inferior. Cuando la entrega, él cerrado para una mejor protección.

Requisitos ambientales:

El uso al aire libre no conveniente, si necesidad de utilizar, debe tomar medidas protectoras.

Propiedades materiales

Los materiales del panel de remiendo de la fibra óptica son resistencia a la corrosión, propiedades físicas y químicas estables;

todo el material debe ser compatible, y es compatible con la envoltura de cable óptico y la envoltura de la coleta del cableado.

Para prevenir la corrosión y el otro daño eléctrico, estos materiales deben ser compatibles con el otro

equipo usado en el panel de remiendo

1.  Si el uso del panel de remiendo que dirige los plásticos, su funcionamiento de la combustión está de acuerdo

con una prueba GB/T5169.7, la prueba por último para 30s.

2. los materiales de fibra óptica del uso del protector del aumento del conector y el llenador caliente de la temperatura del derretimiento lo van a hacer

no sea menos del °C 120, temperatura de ablandamiento termal será no menos del °C 90, se puede utilizar adentro

una temperatura de 25 ~+40°C.

3. todos los materiales deben ser no tóxicos, no corrosivos, en la salud humana y el otro elemento del equipo

efectos secundarios.

El aspecto terminará la forma, ningunas rebabas, ningunas burbujas, ningunas grietas y vacíos, deformándose, impureza

defectos. Todo el color de fondo debe ser uniformemente continuo. Aspecto hermoso y

la construcción conveniente, pérdida de poca atenuación, estructura razonable, base reforzada se fija adentro

la caja terminal, el la envoltura tiene cable de toma de tierra, conveniente para el cable de cinta de la fibra óptica y el cable interior.

Diseño único, estante de 19 pulgadas o soporte de la pared.

Propiedades mecánicas

Resistencia a la tensión: debe soportar resistencia a la tensión axial no menos que 500N entre el terminal del cable

caja y el cable, y no menos que 5N entre la conexión de la coleta y de la caja terminal.

Prueba de compresión: la caja terminal cada uno de cable debe poder soportar la presión estática vertical

no menos que 200N.

Prueba de la torsión: la caja terminal de cable debe poder soportar el ángulo de la torsión.

Propiedades eléctricas

1. Componente del metal de la caja del cable de fribra óptica y metal del cable que fortalece la base, metal del cable
2.  componentes y la resistencia de aislamiento de tierra
3. resistencia de aislamiento:
4. deben ser ningunos menos los de 2*104M ohmio, voltaje de la prueba: 500V (DC).
5.  fuerza del voltaje:

6. ninguna avería, ningún fenómeno del arco en 15Kv DC debajo de 1min, ninguna avería, ningún arco

7. fenómeno.
