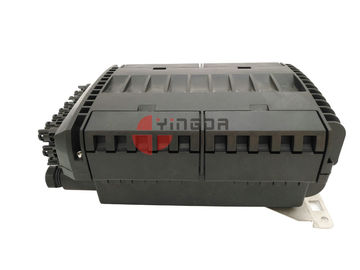

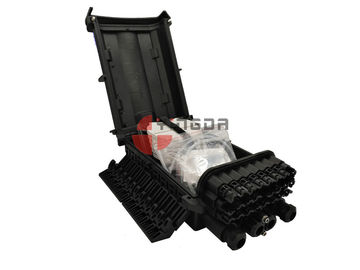

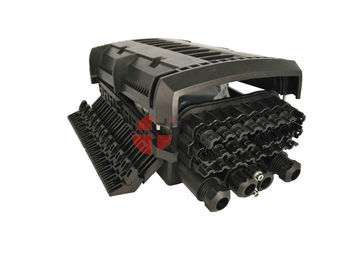

24 cierres en línea de la caja de conexiones montada en la pared de la fibra óptica del cable de descenso de los PP de los corazones de los puertos 96 IP68
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xMateriales | PP | Dimensión | 380*245*155m m |
---|---|---|---|
Capacidad máxima | 144cores | bandeja máxima del empalme | 6pcs, 24fiber/bandeja |
color | Negro | Características | puerto sin cortar para el cable de alimentación |
Diámetro de cable | 10~17.5m m | Tipo del sello | hebilla y tornillo |
Aplicación | Soporte del polo de FTTH o soporte de la pared | ||
Alta luz | caja de conexiones de la fibra óptica,caja de conexiones del cable de fribra óptica |
24 cierres en línea de la caja de conexiones montada en la pared de la fibra óptica del cable de descenso de los PP de los corazones de los puertos 96 IP68
FDB0224F se diseña para sellar sin los tornillos y las hebillas. El tamaño compacto y tirón-sobre la cubierta trae la operación fácil así como termina la función. Las bandejas del empalme se articulan con una bisagra en un lado, que hace la operación en cada bandeja más fácil. Usted puede sacar cada bandeja, después de empalme, después lo fija en cierre. Se diseña para prevenir de daño de la operación.
Especificación
Dimensión (milímetros) | 380*245*155 | Capacidad máxima (sola fibra) | 72/144cores |
Peso (kilogramos) | 4.5~5 | Tipo del lacre | Mecánico |
Puertos del cable | 1 entró el puerto del cable para el cable sin cortar del diámetro a partir 10~17.5m m. 2 hicieron salir los puertos del cable para el diámetro del cable a partir 8~17.5m m. 24 hizo salir los puertos del cable para el diámetro del cable menos de 4m m. | Escoja la capacidad de la bandeja del empalme (la sola fibra) | 12/24 |
Empalme la cantidad de la bandeja | 6pcs | Material | PP |
3.Structure
3,1 cierre y accesorios (imagen 1)
Imagen 1
Lista de piezas
Equipos principales
S/N | Descripción | Cantidad | Nota |
1 | Tapa | 1 | 337 (L)×242 (W)×63 (H) milímetro. |
2 | Base | 1 | |
3 | Anillo de cierre | 1 | Lacre de la caja |
4 | 8202 porciones de aislamiento | 16 | Puertos del cable del lacre |
5 | Bandeja del empalme | 4 | Para empalmar y el almacenamiento del cable |
6 | Cubierta de la bandeja del empalme | 1 | |
7 | Vendaje de la bandeja del empalme | 1 | Fijación de varias bandejas del empalme |
8 | Perno de la sujeción | 2 | Tapa de la fijación y cubierta del cierre |
9 | Hebilla | 4 | Tapa de la fijación y cubierta del cierre |
10 | Nueces apretadas | 16 | Puertos suaves de aislamiento del cable |
11 | Herramienta apretada | 1 | Special para firmemente las nueces |
12 | El panel de la fijación del cable | 1 | Cable sin cortar de fijación |
13 | El panel de la instalación del adaptador | 4 | Un panel del adaptador para 6 adaptadores del simplex del SC |
14 | Soporte de la bandeja del empalme | 1 | Instale 6 bandejas del empalme |
15 | Tapón de la cubierta superior | 1 | Cubierta superior del límite |
16 | Nueces plásticas | 2 | Cable de la fijación |
Características

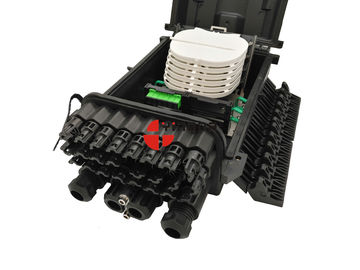

1 puerto sin cortar, 2 puertos redondos, puertos del cable de descenso 24pcs, perfecciona para la fibra a la distribución de cable del trabajo y el partir y el termiantion.

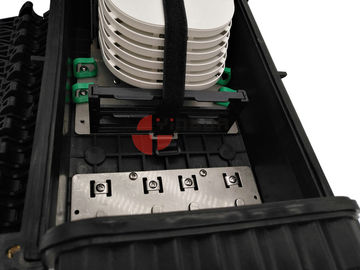

cada caja con la bandeja desprendible 6pcs, y el panel del adaptador del SC 24pcs, y hoja de metal para el arreglo y la encaminamiento del cable.
La caja es fuerte, la hebilla es diseño único, plástico de alta resistencia del ingeniero, el interior también tiene abrazaderas del cable.
todas las piezas de metal son acero inoxidable, conveniente para el uso al aire libre, si usted necesita la pequeña hoja, pueden hacer también.
la bandeja del empalme puede el máximo 12cores, de la fusión fibra doble 24cores; puede también poner el máximo 1x, 1x4, tubo del divisor del plc de la fibra óptica 1x8 en el surco. es el mismo tamaño exacto como el tubo de acero.
Piezas estándar
S/N | Descripción | Cantidad | Nota |
17 | Equipo del montaje en la pared | 1 | Para el montaje en la pared |
18 | Perno de ancla de la extensión | 2 | Partes del equipo del montaje en la pared |
19 | Perno del hexágono | 2 | Partes del equipo del montaje en la pared |
20 | Lazo de nylon (3*120m m) | 12 | Cable de la fijación |
21 | Manga de la fusión (Φ1.0*60mm) | Según los corazones de la fibra. | El empalmar del cable |
22 | tubo de la bobina de los 0.2m | 1 | Proteja la fibra |
23 | Cinta del aislamiento | 1 | Fijación accesoria |
24 | tubo de los 0.5m EVA | 1 | Proteja la fibra |
25 | Más seco | 1 | |
26 | Llave hexagonal interna M6 | 1 | Herramienta para abrir la caja |
27 | ojal 14# | 2 | Para el diámetro del cable. A partir 12-17.5m m |
28 | ojal 41# | 2 | Para el diámetro del cable. A partir 8-12m m |
29 | Enchufe plástico | 4 | Selle el puerto del cable |
30 | Planche a la llave inglesa | 1 | Herramienta |
Piezas opcionales
S/N | Descripción | Cantidad | Nota |
25 | Poste que monta el equipo | 1 | Para el montaje del polo |
26 | Válvula | 1 | Prueba que sella funcionamiento |
